Hydroloop Muhleisen 2026, V15 Canyon MAX, MAX 2 et MAX 3 : deux, quatre ou six V15 sur un seul rempart, avec un seul puits, une seule caverne et un seul poste ; jusqu'à 1 800 MW et 17,7 GWh de stockage, et le MWh stocké 19 % moins cher, la plus forte baisse des versions MAX

La V15 Canyon est la batterie du plan : 1 500 m de chute, 2 943 MWh de stockage, 300 MW rendus chaque soir. C'est aussi la centrale la plus chère au GWh du plan Artesia 5, 1,84 M€, parce qu'elle sert à stocker et non à produire. Après la V14 Soleil MAX et la V14 MAX de crête, c'est la troisième page MAX, et celle où la taille paie le plus : une V15 n'a presque ni panneaux ni éoliennes, tout son prix est dans le puits, la caverne, les bassins et les machines, qui grandissent moins vite que la centrale. MAX, c'est deux V15 sur un rempart ; MAX 2, quatre ; MAX 3, six.

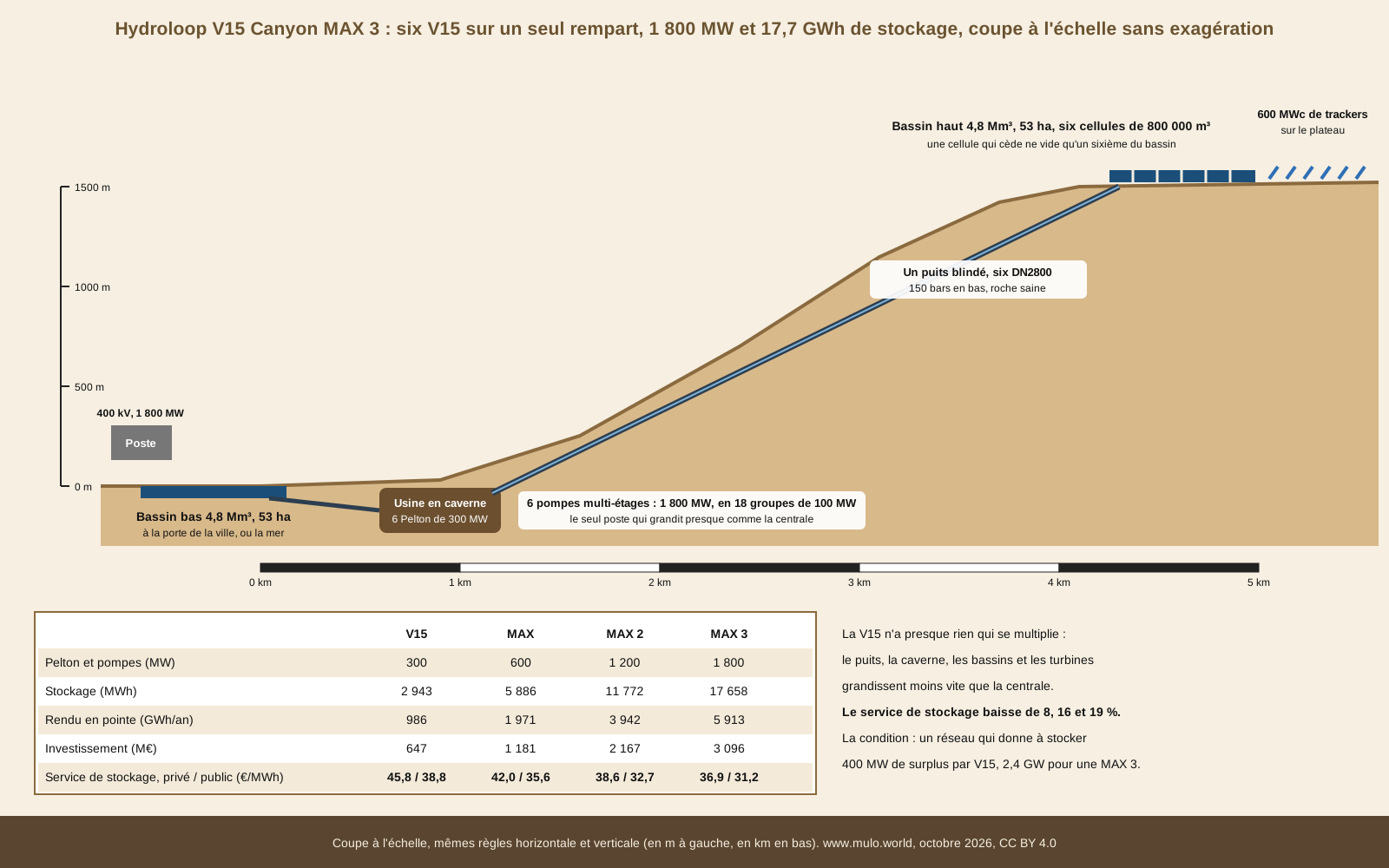

Code du schéma (Python, libre) : schema_hydroloop_v15_max.py ; calcul (modèle horaire de la V15 et coûts poste par poste) : hydroloop_muhleisen_2026_v15_max_calcul.py

Les pages liées : V15 Canyon | les remparts de la V15 | V14 Soleil MAX | V14 MAX | les centrales d'Artesia 5 | Artesia 5

------------------------------
1. LE PRINCIPE : UN REMPART, UN PUITS
------------------------------

Une V15, c'est deux bassins de 800 000 m³ à 1 500 m l'un de l'autre, un puits blindé de deux conduites DN2000, une usine en caverne de six Pelton et six pompes de 50 MW, 100 MWc de trackers sur le plateau et un raccordement de 300 MW. Sur un rempart comme l'Alborz au-dessus de Téhéran ou la Sierra Nevada, la page de la V15 en loge jusqu'à dix en grappe, chacune avec son puits et sa caverne. La MAX 3 en réunit six sur un seul site.

* Presque rien ne se multiplie : seuls les 100 MWc de trackers par V15. C'est la différence avec les V14, où les panneaux et les éoliennes font 60 % du prix et bloquent le gain.
* Les turbines grossissent : six Pelton de 300 MW au lieu de 36 de 50 MW. C'est la taille de Bieudron, en Suisse, qui turbine 423 MW par roue sous 1 883 m depuis 1998. Puissance 0,85.
* Les pompes, beaucoup moins : une pompe multi-étages sous 1 500 m ne se fait pas en 300 MW. On ajoute des groupes de 100 MW dans la même caverne, ce qui ne fait gagner que sur les convertisseurs, les auxiliaires et le montage. Puissance 0,95, le poste le plus prudent du calcul.
* Le génie civil, le plus : une seule caverne plus longue (puissance 0,7), un seul puits foré pour six tubes DN2800 au lieu de six puits pour deux tubes DN2000 (0,75), des bassins plus profonds et en cellules (0,8), un seul poste de 400 kV (0,75).
* Ce qui ne change pas : la chute, le modèle horaire, les heures de pompage et de turbinage, 335 cycles par an, et le surplus demandé au réseau : 400 MW par V15, donc 2,4 GW pour une MAX 3.

------------------------------
2. LES TROIS TAILLES
------------------------------


* Le service de stockage baisse de 8 % en MAX, de 16 % en MAX 2 et de 19 % en MAX 3, deux fois plus que pour les V14. C'était attendu : la V15 est presque tout en génie civil et en machines.
* Une MAX 3 a la taille des plus grandes STEP du monde : Bath County, en Virginie, fait environ 3 GW et 24 GWh ; Fengning, en Chine, 3,6 GW. La MAX 3 fait 1,8 GW et 17,7 GWh, mais sous une chute de 1 500 m, environ quatre fois celle de ces centrales, d'où des bassins bien plus petits pour la même énergie.
* La grappe de la page V15 est déjà un premier pas : trois V15 sur un poste partagé gagnent 7 M€ chacune. La MAX va jusqu'au bout de l'idée en partageant aussi le puits, la caverne et les bassins.

------------------------------
3. POSTE PAR POSTE
------------------------------

En millions d'euros, prix de série de la page V15 (batterie seule, sans les améliorations du 17/10, qui s'ajoutent de la même façon). Entre parenthèses, le prix de 2, 4 ou 6 V15 séparées.

Le coût d'exploitation reste à 1,5 % de l'investissement, comme sur la page V15 : 9,7 M€ par an pour une V15, 46,4 M€ pour une MAX 3 au lieu de 58 pour six.

------------------------------
4. LA VRAIE CONDITION : LE SURPLUS DU RÉSEAU
------------------------------

La page de la V15 le disait déjà : elle vaut ce que le réseau lui donne à stocker. Une MAX 3 demande 2,4 GW de surplus la nuit et à la mi-journée au même poste, l'équivalent d'un grand parc solaire et d'un grand parc éolien à elle seule. Seuls les grands réseaux des métropoles et des régions de solaire massif les donnent. Si le réseau n'en donne que 250 MW par V15 :

Une MAX 3 qui ne reçoit que 250 MW de surplus par V15 coûte encore le même prix au MWh stocké qu'une V15 seule bien servie. La taille rattrape un réseau moins généreux ; elle ne le remplace pas. La règle de choix : la MAX 3 dans les métropoles des grands réseaux (Téhéran, Los Angeles, Santiago, Mexico), la MAX ou la V15 seule près des villes moyennes.

------------------------------
5. CE QUE ÇA CHANGE POUR ARTESIA 5
------------------------------

Le plan Artesia 5 compte 1 000 V15, 405 TWh et 747 milliards d'euros, sans les placer une par une : elles vont sur les remparts des grandes villes, ce que la page des meilleurs emplacements décrit sans encore les compter rempart par rempart. On ne peut donc pas encore dire combien seront des MAX 3. Trois cas sur la partie batterie (650 M€ par V15) :

Le cas prudent sera retenu au recalcul d'Artesia 5 : environ 90 milliards de moins, 400 sites au lieu de 1 000, pour le même stockage et les mêmes 300 GW rendus chaque soir. Mise à jour du 29/10 : le balayage des remparts a placé les V15 ; les vrais remparts étant moins hauts, il en faut 1 275 pour le même stockage, qui se regroupent en 35 MAX 3, 32 MAX 2 et 172 MAX, 832 centrales, pour environ 57 milliards d'économie. Avec la V14 Soleil MAX et la V14 MAX, les versions MAX font gagner au plan environ 360 milliards d'euros, avant le recalcul.

------------------------------
6. PACHA 3, SKY 3, O SKY 3 ET STATION CASTLE 3 DANS UNE MAX
------------------------------

Plusieurs centrales du site sont bâties sur la V15 côtière : la Pacha 3 lui ajoute un lac de pluie, la Gold 3 un cours d'eau ou une source, la Sky 3 et la Sky Artesia un lac du bas, l'O Sky 3 des panneaux flottants, la Station Castle 3 l'eau de la ville. Dans une MAX, ils suivent la V15, mais ils ne gagnent pas tous :
* Pacha 3 : la pluie ne grandit pas avec la centrale, elle dépend de la montagne captée, et le canal de ceinture reste aussi long. Ce qui se partage, c'est le lac, plus profond, et la Pelton de pluie, une seule plus grosse : environ 10 % du prix de la Pacha.
* Gold 3 et Sky Artesia : chaque cours d'eau et chaque source garde son captage et sa conduite. Rien à partager.
* Sky 3 : son lac du bas et ses pompes rejoignent la caverne de la MAX ; elle gagne comme l'hydraulique de la V15, 15 à 20 %.
* O Sky 3 : des panneaux flottants, qui se multiplient. Rien à gagner.
* Station Castle 3 : l'épuration et le château d'eau sont à la taille de la ville, pas de la centrale. Rien à gagner, mais une MAX 3 sert une ville six fois plus grande.

------------------------------
7. LES LIMITES
------------------------------

* Les puissances de 0,7 à 0,95 sont des règles d'ingénieur, pas des devis. Elles viennent des grandes STEP, mais un puits de 1 500 m reste à chaque site un ouvrage unique.
* Six cellules de 800 000 m³ au-dessus d'une ville : la règle d'aplomb de la V15 vaut six fois. Une cellule qui cède ne vide qu'un sixième du bassin haut, et le bassin tampon reste dimensionné pour une cellule, mais une MAX 3 ne va qu'au-dessus d'un rempart qui protège la ville.
* Un seul poste, 1,8 GW : la taille d'un grand réacteur nucléaire. Le réseau doit pouvoir la perdre d'un coup, d'où deux circuits de 400 kV.
* Le replat du haut : 53 ha de bassins et 600 MWc de trackers (environ 9 km²) à 1 500 m au-dessus de la ville. Sans le plateau, on garde la batterie et on perd les trackers, comme sur la page V15.
* Le surplus : sans 2,4 GW à stocker, la MAX 3 perd la moitié de son avantage (section 4).

------------------------------
8. CONCLUSION
------------------------------

La V15 Canyon est la centrale où la taille paie le plus, parce qu'elle n'a presque rien qui se multiplie. En réunissant deux, quatre ou six V15 sur un seul rempart, avec un puits, une caverne et un poste, le MWh stocké baisse de 8, 16 et 19 %, jusqu'à 36,9 €/MWh en privé et 31,2 en public pour une MAX 3 de 1 800 MW et 17,7 GWh, qui se rembourse en 4,9 ans. La condition est un grand réseau qui lui donne 2,4 GW de surplus à stocker : la MAX 3 est faite pour les métropoles. Pour Artesia 5, le cas prudent fait environ 90 milliards de moins et 400 sites au lieu de 1 000. Les trois pages MAX sont faites ; le prochain pas est le recalcul d'Artesia 5.

------------------------------
