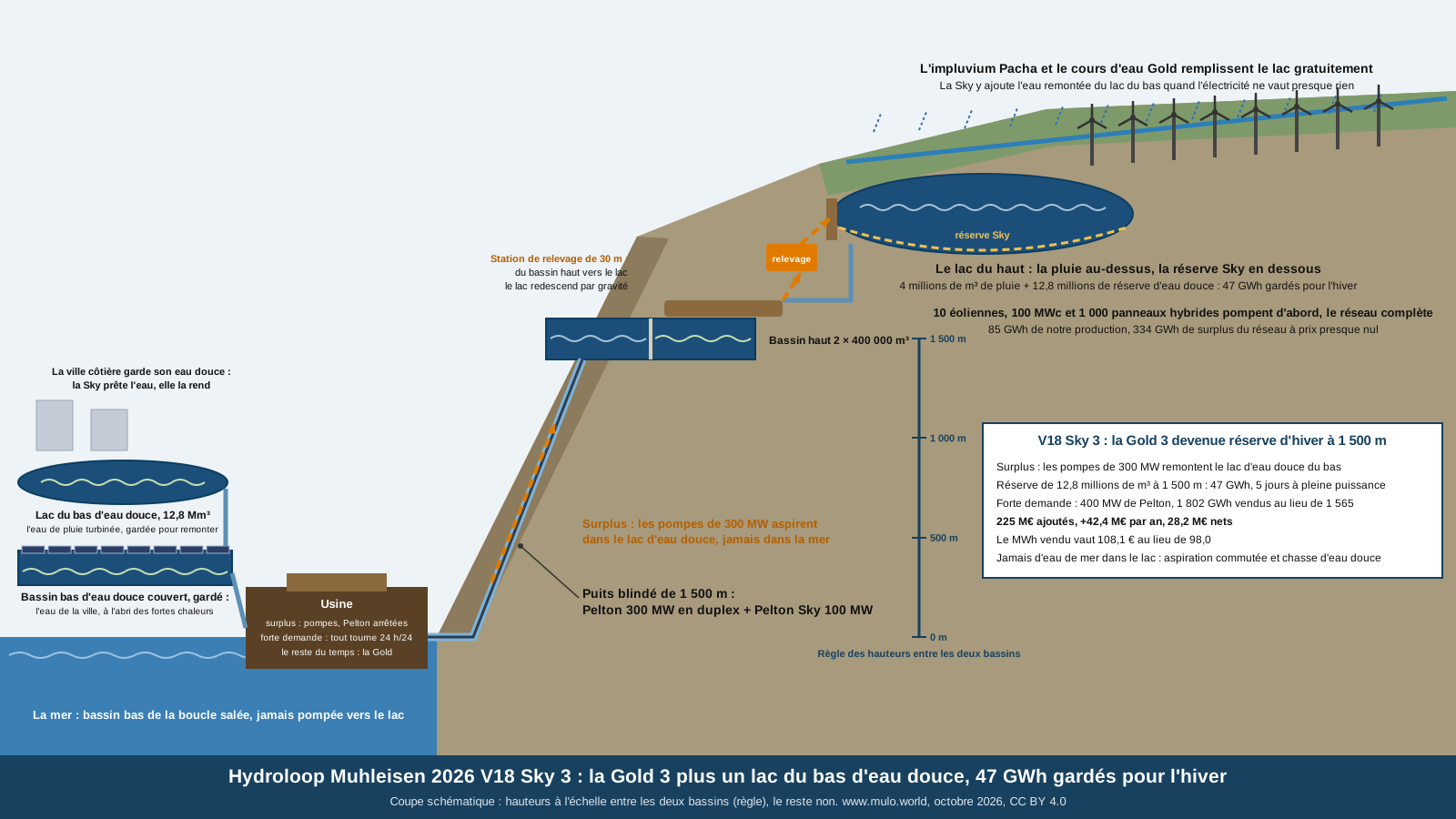

Hydroloop Muhleisen 2026, version 18 Sky 3 : la Gold 3 plus un lac du bas d'eau douce. À 1 500 m, chaque m³ remonté vaut 3,7 kWh : une réserve de 12,8 millions de m³ garde 47 GWh pour l'hiver, cinq jours à pleine puissance, 1 802 GWh vendus au lieu de 1 565, 225 M€ ajoutés pour +42,4 M€ par an, 28,2 M€ nets. 22/10/26
La Gold 3 est déjà une batterie : une V15 côtière à 1 500 m de chute, qui pompe l'eau de mer chaque jour et turbine la pluie de la montagne et un torrent. Ce qui lui manque, c'est la réserve de plusieurs jours : son bassin haut tient une soirée, son lac de pluie se vide 20 jours par an. La Sky 3 lui ajoute un lac du bas d'eau douce, qui garde la pluie turbinée au lieu de la rendre aussitôt, et une réserve de 12,8 millions de m³ sous le lac de pluie. Quand le réseau déborde, nos panneaux et nos éoliennes pompent d'abord, le surplus du réseau complète ; pendant les semaines d'hiver sans vent, 400 MW de Pelton vident la réserve. Et c'est ici que la grosse réserve se rembourse le mieux : un m³ vaut cinq fois plus qu'à 300 m.
Code du schéma (Python, libre, les deux Sky) : schema_hydroloop_v18.py ; modèle horaire : hydroloop_muhleisen_2026_v18_simulation.py (premier argument 3 pour la Sky 3)
Les Sky : Sky 2 (Gold 2, 300 m) | Sky 3 (Gold 3, 1 500 m) | Sky Artesia (Sky 3 + source artésienne) ; la suite : V20 O Sky (la Sky dont les eaux produisent aussi) ; les Gold : 1 | 2 | 3 | 4 ; la V15 Canyon
Code du schéma (Python, libre, les deux Sky) : schema_hydroloop_v18.py ; modèle horaire : hydroloop_muhleisen_2026_v18_simulation.py (premier argument 3 pour la Sky 3)
Les Sky : Sky 2 (Gold 2, 300 m) | Sky 3 (Gold 3, 1 500 m) | Sky Artesia (Sky 3 + source artésienne) ; la suite : V20 O Sky (la Sky dont les eaux produisent aussi) ; les Gold : 1 | 2 | 3 | 4 ; la V15 Canyon
------------------------------
1. CE QUE LA SKY AJOUTE À LA GOLD 3
------------------------------
* Un lac du bas d'eau douce de 12,8 millions de m³, à côté du bassin bas d'eau douce de la ville, qui garde l'eau de pluie et du torrent après la turbine pour pouvoir la remonter. La mer reste le bassin bas de la boucle salée, et on ne la pompe jamais vers le lac.
* Une réserve de 12,8 millions de m³ en haut, sous les 4 millions de m³ de pluie, par une digue rehaussée : 47 GWh gardés, plus les 15 GWh de la pluie.
* Une station de relevage de 30 m de la cellule douce du bassin haut vers le lac, et une aspiration commutée : une vanne bascule l'aspiration des pompes de 300 MW de la mer vers le lac d'eau douce, et une chasse d'eau douce rince la conduite avant chaque remontée vers le lac, l'eau de rinçage partant à la mer.
* Une Pelton Sky de 100 MW, à côté de la Pelton de 300 MW en duplex, pour vider la réserve en cinq jours.
* Le bassin bas d'eau douce de la Gold 3 est gardé, et couvert : c'est l'eau de la ville, et par fortes chaleurs l'eau qui attend en bas y attend à l'abri, là où l'évaporation se contrôle mieux que sur un lac.
------------------------------
2. LES RÈGLES DE CONDUITE
------------------------------
Les mêmes que sur la Sky 2 :
* Heures de surplus : les Pelton s'arrêtent sauf si le lac risque de déborder ; nos panneaux, nos éoliennes et nos panneaux hybrides pompent d'abord, le réseau complète jusqu'aux 300 MW des pompes, en eau douce seulement ; 30 % du lac de pluie restent libres pour l'averse suivante.
* Jours de forte demande : 400 MW de Pelton 24 h sur 24 tant qu'il y a de l'eau en haut, et la production solaire et éolienne se vend en direct.
* L'hiver : la réserve est ouverte à la production de tous les jours.
* Le reste du temps : la Gold 3 comme avant, la boucle salée quotidienne de la V15 et la Pelton qui turbine la pluie hors pointe.
* Fortes chaleurs : on remonte d'abord l'eau du lac du bas, et ce qui doit attendre en bas attend dans le bassin bas couvert.
------------------------------
3. D'OÙ VIENT L'ÉNERGIE QUI REMONTE L'EAU
------------------------------
Le principe est le même que sur la Sky 2 : quand le réseau déborde, notre production déborde aussi, et on s'en sert d'abord. Mais une V15 est une batterie avant d'être une centrale : 60 MW d'éolien et 100 MWc de solaire pour 300 MW de pompes. Sur 419 GWh pompés par an, 85 viennent de notre production et 334 du surplus du réseau, acheté quand il ne vaut presque rien. Sans aucun achat, la Sky 3 reste positive (12,2 M€ nets par an), mais elle est faite pour absorber le surplus des autres : c'est son métier, celui que les grandes villes côtières lui demandent.
L'aller-retour rend 77 % : on pompe sur 1 530 m et on turbine sur 1 500 m, et à cette hauteur les 30 m du relevage ne coûtent plus que 2 points.
------------------------------
4. LE MODÈLE HORAIRE
------------------------------
Base Gold 3 : V15 côtière, chute de 1 500 m, bassin haut en deux cellules de 400 000 m³, canal de 30 km, 2 000 mm de pluie, lac de pluie de 4 millions de m³, torrent de 3 m³/s, Pelton de 300 MW en duplex. Le réseau du modèle est celui de la Sky 2 : 1 545 heures de surplus presque gratuit, 18 jours de forte demande à 150 €/MWh, les autres heures à 70 €/MWh et 120 en pointe, 30 % de plus l'hiver et 30 % de moins l'été. Comme sur les pages V15, le résultat se lit en recette annuelle.
Lecture : à 1 500 m, la grosse réserve se paie, et c'est la grande différence avec la Sky 2. Au-delà de 12,8 millions de m³, 43 M€ de plus ne rapportent que 0,6 M€ nets : la réserve retenue est la bonne taille. Sur les 42,4 M€ gagnés, 3,8 viennent des seules règles de conduite, que toute Gold 3 peut appliquer sans rien construire ; les ouvrages de la Sky rapportent les 38,6 autres, soit 24,4 M€ nets par an.
------------------------------
5. LES CHIFFRES EN SÉRIE
------------------------------
------------------------------
6. OÙ ELLE VA
------------------------------
Sur les sites de la Gold 3 : les remparts arrosés qui dominent une grande ville côtière, avec un grand réseau où le solaire et l'éolien débordent déjà à midi et le week-end, et une plaine côtière ou un vallon qui accepte 64 à 128 ha de lac d'eau douce. La Sky 3 y rend deux services : elle absorbe le surplus de toute la région, et elle garde de l'eau douce en réserve à côté de la ville. Les sites sont sur la page des meilleurs emplacements des grandes Hydroloop et sur celle des emplacements des Pacha et des Gold.
------------------------------
7. POINTS DE VIGILANCE
------------------------------
* Jamais d'eau de mer dans le lac. Le lac de pluie est la réserve d'eau douce de la ville et de la vallée : la boucle salée reste dans la cellule salée du bassin haut, les pompes ne remontent vers le lac que l'eau du lac du bas, après une chasse d'eau douce. Une sonde de salinité à l'entrée du relevage arrête la station au moindre doute.
* La place sur la côte. 64 à 128 ha de lac en plaine côtière, c'est cher et disputé : on cherche un vallon au pied du rempart, une ancienne carrière ou une ancienne saline, jamais une zone humide protégée.
* Le premier remplissage. 12,8 millions de m³ d'eau douce une fois : 49 jours du torrent de 3 m³/s, ou une saison de pluie turbinée. Ensuite l'eau tourne en boucle, moins l'évaporation.
* Le puits blindé. La Pelton Sky de 100 MW demande plus de débit dans le puits de 1 500 m ; son prix compte une part de puits, à vérifier sur chaque site.
* Les prix bougent. Le tableau des prix défavorables montre une Sky 3 qui reste à 12,5 M€ nets par an.
* La pluie autour du lac du bas. Elle est gratuite, mais elle tombe en bas : pour en faire de l'énergie il faut la remonter, et le lac du bas ne manque pas d'eau. Avec 1 km² d'impluvium construit autour (12 M€), le modèle ne gagne rien et le net baisse de 0,7 M€ ; on pose donc le lac là où les pentes y ruissellent déjà, pour le premier remplissage et contre l'évaporation, sans rien construire.
* Les mètres sous l'usine. Sur la Sky 2, une petite turbine entre le bassin bas et le lac du bas, ou en sortie du lac du bas, ajoute jusqu'à 1,2 M€ nets par an, à partir d'environ 20 m de dénivelé. Sur la Sky 3, l'eau douce qui sort va à la ville et à la côte presque au niveau de la mer : il n'y a pas de dénivelé à turbiner. Seul cas : si le lac du bas est posé sur un replat au-dessus de la côte, la turbine se calcule comme sur la Sky 2.
* Et avec une source ? Une source artésienne au-dessus du lac fait tout ce que la pluie du bas ne peut pas faire : elle arrive en haut, sans pompe. C'est la Sky Artesia.
------------------------------
8. LES BONNES IDÉES DE LA SKY 3
------------------------------
* La réserve se paie à la hauteur : à 1 500 m, un m³ vaut cinq fois plus qu'à 300 m, et c'est sur les hautes chutes qu'une grosse réserve d'hiver se rembourse (28 M€ nets par an contre 6 sur une Gold 2).
* Ne jamais pomper l'eau de mer vers un lac d'eau douce : la boucle salée et la réserve douce restent séparées, avec une aspiration commutée et une chasse d'eau douce.
* Un lac du bas d'eau douce à côté de la ville est aussi une réserve d'eau, pas seulement d'énergie.
------------------------------
SOURCES
------------------------------
Le modèle horaire des Sky (Python, sans bibliothèque)
Hydroloop V17 Gold 3, la base de la Sky 3
Hydroloop V15 Canyon, la batterie à haute chute
Hydroloop V18 Sky 2, la même idée à 300 m
Hydroloop V18 Sky Artesia, la Sky 3 avec une source artésienne
Opéra Énergie, bilan 2025 de la CRE : 513 heures à prix négatifs en France en 2025
Bundesnetzagentur : les pics de prix des épisodes sans vent ni soleil de novembre et décembre 2024
Wikipédia : les stations de transfert d'énergie par pompage
Les bonnes idées du site
Olivier Muhleisen en collaboration avec Claude (Anthropic), octobre 2026. Plans libres de droit, open source, CC BY 4.0.
Problématique : comment financer les inventions ? Consulter la page : citation importante.
© 2009-2026 Onmyweb Production - CGU - Informations sur les cookies - Nous contacter - Free Copyright Open Source -
1. CE QUE LA SKY AJOUTE À LA GOLD 3
------------------------------
* Un lac du bas d'eau douce de 12,8 millions de m³, à côté du bassin bas d'eau douce de la ville, qui garde l'eau de pluie et du torrent après la turbine pour pouvoir la remonter. La mer reste le bassin bas de la boucle salée, et on ne la pompe jamais vers le lac.
* Une réserve de 12,8 millions de m³ en haut, sous les 4 millions de m³ de pluie, par une digue rehaussée : 47 GWh gardés, plus les 15 GWh de la pluie.
* Une station de relevage de 30 m de la cellule douce du bassin haut vers le lac, et une aspiration commutée : une vanne bascule l'aspiration des pompes de 300 MW de la mer vers le lac d'eau douce, et une chasse d'eau douce rince la conduite avant chaque remontée vers le lac, l'eau de rinçage partant à la mer.
* Une Pelton Sky de 100 MW, à côté de la Pelton de 300 MW en duplex, pour vider la réserve en cinq jours.
* Le bassin bas d'eau douce de la Gold 3 est gardé, et couvert : c'est l'eau de la ville, et par fortes chaleurs l'eau qui attend en bas y attend à l'abri, là où l'évaporation se contrôle mieux que sur un lac.
------------------------------
2. LES RÈGLES DE CONDUITE
------------------------------
Les mêmes que sur la Sky 2 :
* Heures de surplus : les Pelton s'arrêtent sauf si le lac risque de déborder ; nos panneaux, nos éoliennes et nos panneaux hybrides pompent d'abord, le réseau complète jusqu'aux 300 MW des pompes, en eau douce seulement ; 30 % du lac de pluie restent libres pour l'averse suivante.
* Jours de forte demande : 400 MW de Pelton 24 h sur 24 tant qu'il y a de l'eau en haut, et la production solaire et éolienne se vend en direct.
* L'hiver : la réserve est ouverte à la production de tous les jours.
* Le reste du temps : la Gold 3 comme avant, la boucle salée quotidienne de la V15 et la Pelton qui turbine la pluie hors pointe.
* Fortes chaleurs : on remonte d'abord l'eau du lac du bas, et ce qui doit attendre en bas attend dans le bassin bas couvert.
------------------------------
3. D'OÙ VIENT L'ÉNERGIE QUI REMONTE L'EAU
------------------------------
Le principe est le même que sur la Sky 2 : quand le réseau déborde, notre production déborde aussi, et on s'en sert d'abord. Mais une V15 est une batterie avant d'être une centrale : 60 MW d'éolien et 100 MWc de solaire pour 300 MW de pompes. Sur 419 GWh pompés par an, 85 viennent de notre production et 334 du surplus du réseau, acheté quand il ne vaut presque rien. Sans aucun achat, la Sky 3 reste positive (12,2 M€ nets par an), mais elle est faite pour absorber le surplus des autres : c'est son métier, celui que les grandes villes côtières lui demandent.
L'aller-retour rend 77 % : on pompe sur 1 530 m et on turbine sur 1 500 m, et à cette hauteur les 30 m du relevage ne coûtent plus que 2 points.
------------------------------
4. LE MODÈLE HORAIRE
------------------------------
Base Gold 3 : V15 côtière, chute de 1 500 m, bassin haut en deux cellules de 400 000 m³, canal de 30 km, 2 000 mm de pluie, lac de pluie de 4 millions de m³, torrent de 3 m³/s, Pelton de 300 MW en duplex. Le réseau du modèle est celui de la Sky 2 : 1 545 heures de surplus presque gratuit, 18 jours de forte demande à 150 €/MWh, les autres heures à 70 €/MWh et 120 en pointe, 30 % de plus l'hiver et 30 % de moins l'été. Comme sur les pages V15, le résultat se lit en recette annuelle.
| Configuration | Réserve haute, millions de m³ | Lac du bas, millions de m³ | Pelton Sky, MW | Pompé Sky, GWh (dont notre production) | Vendu, GWh | Dont jours de forte demande | Coût ajouté, M€ | Gain par an, M€ | Net par an, M€ |
|---|---|---|---|---|---|---|---|---|---|
| Gold 3 de référence | 0 | 0 | 0 | 0 | 1 565 | 79 | 0 | ||
| Sky courte, sans réserve | 0 | 2,4 | 50 | 362 (77) | 1 653 | 107 | 93,9 | 19,5 | 13,3 |
| Sky moyenne | 6,4 | 6,4 | 50 | 401 (83) | 1 732 | 153 | 125,1 | 32,7 | 24,8 |
| Sky 3 retenue | 12,8 | 12,8 | 100 | 419 (85) | 1 802 | 174 | 225,2 | 42,4 | 28,2 |
| Très grosse réserve | 20 | 20 | 100 | 422 (85) | 1 822 | 174 | 268,4 | 45,3 | 28,8 |
Lecture : à 1 500 m, la grosse réserve se paie, et c'est la grande différence avec la Sky 2. Au-delà de 12,8 millions de m³, 43 M€ de plus ne rapportent que 0,6 M€ nets : la réserve retenue est la bonne taille. Sur les 42,4 M€ gagnés, 3,8 viennent des seules règles de conduite, que toute Gold 3 peut appliquer sans rien construire ; les ouvrages de la Sky rapportent les 38,6 autres, soit 24,4 M€ nets par an.
| Sky 3 retenue, si les prix changent | Gain par an, M€ | Net par an, M€ |
|---|---|---|
| Hypothèse de la page | 42,4 | 28,2 |
| Sans aucun achat au réseau, notre production seule | 26,4 | 12,2 |
| Surplus payé 15 €/MWh | 36,0 | 21,8 |
| Prix sans saisons | 31,5 | 17,3 |
| Prix défavorables (surplus à 30 €/MWh, forte demande à 120) | 26,8 | 12,5 |
| Prix de l'hiver 2024 (forte demande à 300 €/MWh) | 56,6 | 42,4 |
------------------------------
5. LES CHIFFRES EN SÉRIE
------------------------------
| Poste | M€ | Remarque |
|---|---|---|
| Réserve haute : digue du lac rehaussée pour 12,8 millions de m³ de plus | 38,4 | 3 €/m³, argile compactée |
| Lac du bas d'eau douce de 12,8 millions de m³ | 39,4 | 64 ha sur 20 m ou 128 ha sur 10 m |
| Station de relevage de 30 m (17,7 m³/s, le débit des pompes de 300 MW, environ 6 MW) et aspiration commutée en eau douce | 24,1 | vanne de bascule, conduite de rinçage, sonde de salinité |
| Pelton Sky de 100 MW et sa part de puits blindé | 123,3 | 900 €/kW plus le puits |
| Total ajouté à la Gold 3 | 225,2 | annuité et entretien 14,2 M€ par an |
| Résultat | Gold 3 | Sky 3 |
|---|---|---|
| Électricité vendue | 1 565 GWh | 1 802 GWh |
| Vendue les jours de forte demande | 79 GWh | 174 GWh |
| Recette annuelle aux mêmes prix | 153,4 M€ | 194,8 M€ |
| Valeur moyenne du MWh vendu | 98,0 € | 108,1 € |
| Énergie gardée en haut | 15 GWh (la pluie) | 62 GWh |
| Eau déversée par le lac en crue | 22 millions de m³ | 3 millions de m³ |
| Jours de lac vide | 20 | 4 |
------------------------------
6. OÙ ELLE VA
------------------------------
Sur les sites de la Gold 3 : les remparts arrosés qui dominent une grande ville côtière, avec un grand réseau où le solaire et l'éolien débordent déjà à midi et le week-end, et une plaine côtière ou un vallon qui accepte 64 à 128 ha de lac d'eau douce. La Sky 3 y rend deux services : elle absorbe le surplus de toute la région, et elle garde de l'eau douce en réserve à côté de la ville. Les sites sont sur la page des meilleurs emplacements des grandes Hydroloop et sur celle des emplacements des Pacha et des Gold.
------------------------------
7. POINTS DE VIGILANCE
------------------------------
* Jamais d'eau de mer dans le lac. Le lac de pluie est la réserve d'eau douce de la ville et de la vallée : la boucle salée reste dans la cellule salée du bassin haut, les pompes ne remontent vers le lac que l'eau du lac du bas, après une chasse d'eau douce. Une sonde de salinité à l'entrée du relevage arrête la station au moindre doute.
* La place sur la côte. 64 à 128 ha de lac en plaine côtière, c'est cher et disputé : on cherche un vallon au pied du rempart, une ancienne carrière ou une ancienne saline, jamais une zone humide protégée.
* Le premier remplissage. 12,8 millions de m³ d'eau douce une fois : 49 jours du torrent de 3 m³/s, ou une saison de pluie turbinée. Ensuite l'eau tourne en boucle, moins l'évaporation.
* Le puits blindé. La Pelton Sky de 100 MW demande plus de débit dans le puits de 1 500 m ; son prix compte une part de puits, à vérifier sur chaque site.
* Les prix bougent. Le tableau des prix défavorables montre une Sky 3 qui reste à 12,5 M€ nets par an.
* La pluie autour du lac du bas. Elle est gratuite, mais elle tombe en bas : pour en faire de l'énergie il faut la remonter, et le lac du bas ne manque pas d'eau. Avec 1 km² d'impluvium construit autour (12 M€), le modèle ne gagne rien et le net baisse de 0,7 M€ ; on pose donc le lac là où les pentes y ruissellent déjà, pour le premier remplissage et contre l'évaporation, sans rien construire.
* Les mètres sous l'usine. Sur la Sky 2, une petite turbine entre le bassin bas et le lac du bas, ou en sortie du lac du bas, ajoute jusqu'à 1,2 M€ nets par an, à partir d'environ 20 m de dénivelé. Sur la Sky 3, l'eau douce qui sort va à la ville et à la côte presque au niveau de la mer : il n'y a pas de dénivelé à turbiner. Seul cas : si le lac du bas est posé sur un replat au-dessus de la côte, la turbine se calcule comme sur la Sky 2.
* Et avec une source ? Une source artésienne au-dessus du lac fait tout ce que la pluie du bas ne peut pas faire : elle arrive en haut, sans pompe. C'est la Sky Artesia.
------------------------------
8. LES BONNES IDÉES DE LA SKY 3
------------------------------
* La réserve se paie à la hauteur : à 1 500 m, un m³ vaut cinq fois plus qu'à 300 m, et c'est sur les hautes chutes qu'une grosse réserve d'hiver se rembourse (28 M€ nets par an contre 6 sur une Gold 2).
* Ne jamais pomper l'eau de mer vers un lac d'eau douce : la boucle salée et la réserve douce restent séparées, avec une aspiration commutée et une chasse d'eau douce.
* Un lac du bas d'eau douce à côté de la ville est aussi une réserve d'eau, pas seulement d'énergie.
------------------------------
