Hydroloop Muhleisen 2026, V14 MAX, MAX 2 et MAX 3 : deux, quatre ou six V14 de crête sur un seul site hydraulique, jusqu'à 240 éoliennes sur 90 km de crête et 5,2 TWh par an, 7 % de moins par kWh et 42 % de centrales en moins pour Artesia 5

La V14 de crête est la deuxième centrale du plan Artesia 5 : 5 205 centrales sur 2 615 crêtes, 5 131 TWh par an. Une longue crête en porte souvent plusieurs, chacune avec ses 40 éoliennes sur 15 km, son versant, ses bassins, son usine et son poste. La V14 MAX garde toutes les éoliennes et ne construit qu'un site hydraulique, au milieu de la crête, relié aux éoliennes par une dorsale électrique. Après la V14 Soleil MAX, c'est la deuxième page MAX. MAX, c'est deux V14 sur un site ; MAX 2, quatre ; MAX 3, six.


Code du schéma (Python, libre) : schema_hydroloop_v14_max.py ; calcul (modèle horaire de la V14 et coûts poste par poste) : hydroloop_muhleisen_2026_v14_max_calcul.py

Les pages liées : V14 | V14 Soleil MAX | V15 Canyon MAX | les centrales d'Artesia 5 | le balayage des vents | Artesia 5

------------------------------

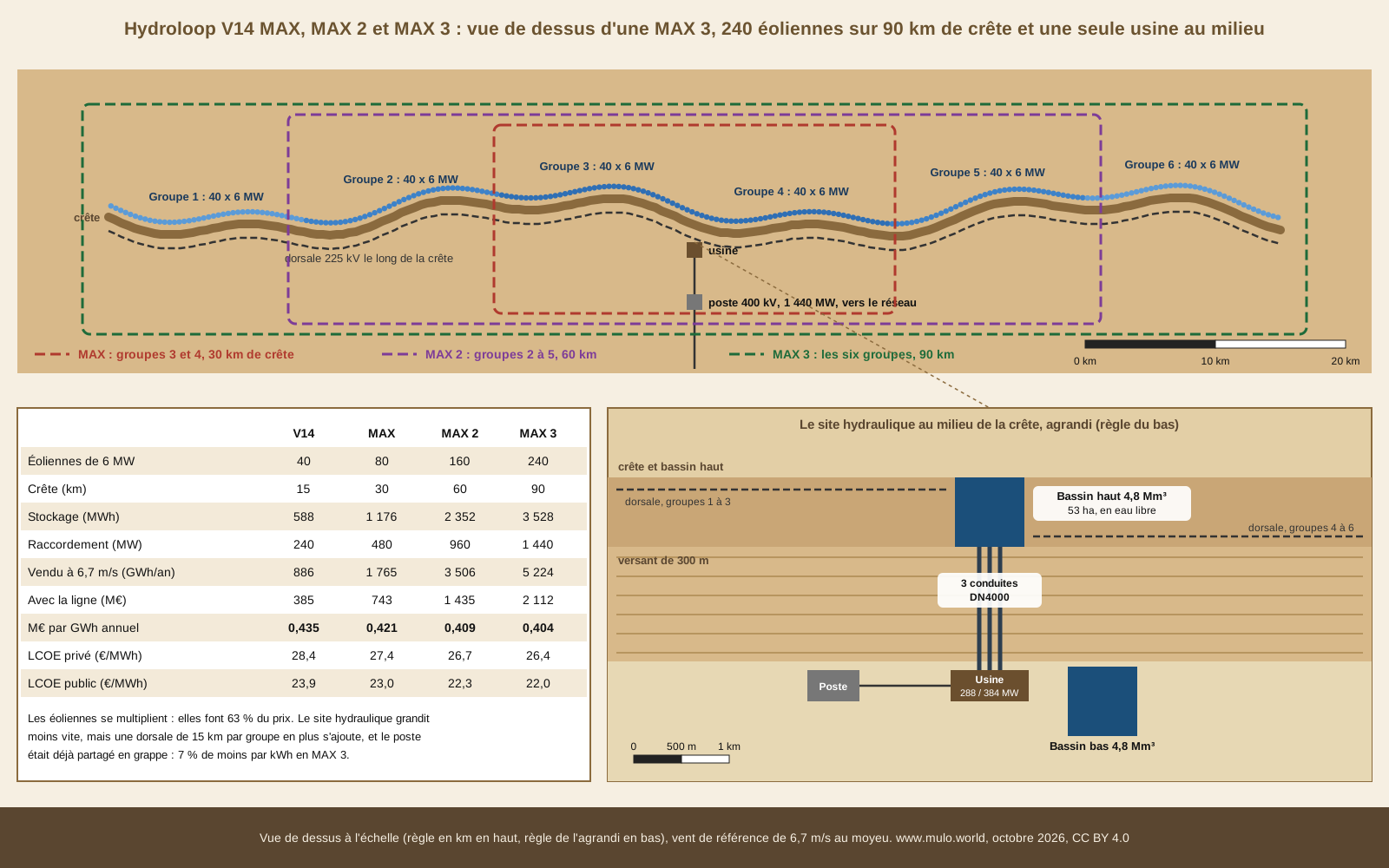

1. LE PRINCIPE : UNE CRÊTE, UNE USINE
------------------------------

Une V14, c'est 40 éoliennes de 6 MW sur une crête de 15 km, deux bassins de 800 000 m³ (588 MWh), deux conduites sur un versant de 300 m, une usine de 48 MW de turbines et 64 MW de pompes, et un raccordement de 240 MW sur un poste de 400 kV déjà partagé par trois centrales en grappe. Sur une crête de 90 km, le plan pose six V14, donc six versants aménagés, six paires de bassins, six usines. La MAX 3 n'en garde qu'un, au milieu, en plus grand.

* Ce qui se multiplie : les éoliennes, avec leurs mâts de 150 m et leur pilotage de sillage, et le petit champ de trackers. La crête ne raccourcit pas : 30 km pour une MAX, 60 pour une MAX 2, 90 pour une MAX 3.
* Ce qui grandit moins vite : les bassins, plus profonds (9 m en MAX 3), les conduites (trois DN4000), l'usine (des groupes plus gros dans un seul bâtiment), le poste et la ligne vers le réseau. Mêmes règles d'ingénieur que pour la V14 Soleil MAX : le coût suit la taille à la puissance 0,8 pour les bassins, 0,75 pour les conduites, 0,9 pour les machines, 0,6 pour la ligne.
* Ce qui s'ajoute : une dorsale électrique de 225 kV le long de la crête, pour amener le courant des groupes éloignés jusqu'à l'usine : 15 km par groupe en plus, 0,5 M€ par km, et 0,3 % de pertes par groupe en plus.
* Ce qui grandit presque aussi vite : le poste. La V14 le partage déjà avec deux voisines (22 M€ au lieu de 30) ; la MAX ne gagne plus que la différence, puissance 0,85.
* Ce qui ne change pas : le pilotage horaire, la part pilotable (19 %), la règle de dimensionnement de la V14, 240 MW d'éolien pour 240 MW de raccordement, 64 MW de pompes, 48 MW de turbines et 588 MWh de stockage, multipliés par 2, 4 ou 6.

------------------------------
2. LES TROIS TAILLES
------------------------------


* Le kWh baisse de 3 % en MAX, de 6 % en MAX 2 et de 7 % en MAX 3, un peu moins que pour la V14 Soleil (4,5, 8 et 10 %). Trois raisons : les éoliennes font 63 % du prix et ne baissent pas avec la taille ; le poste était déjà partagé en grappe ; la dorsale coûte et perd un peu de courant.
* La MAX 2 est la bonne taille : de MAX 2 à MAX 3, le gain n'est plus que d'un pour cent, parce que la dorsale s'allonge de 30 km. Sur une crête de 90 km, une MAX 2 et une MAX font presque aussi bien qu'une MAX 3, avec deux sites hydrauliques mieux placés.
* Une MAX 3 a la taille des plus grands parcs éoliens terrestres : 1 440 MW sur 90 km, l'ordre de grandeur des grands parcs du Gansu en Chine ou de SunZia au Nouveau-Mexique. La nouveauté est la STEP au milieu.

------------------------------
3. POSTE PAR POSTE
------------------------------

En millions d'euros, prix de série français de 2026, éolien à 0,91 M€/MW comme sur la page de la V14. Entre parenthèses, le prix de 2, 4 ou 6 V14 séparées.

Le coût d'exploitation : 4,5 M€ par an pour une V14 au modèle de cette page, 21,2 M€ pour une MAX 3 au lieu de 27,3 pour six.

------------------------------
4. LES TROIS VENTS
------------------------------


Le gain relatif de la MAX est le même à tous les vents, autour de 7 % en MAX 3. Le vent compte bien plus que la taille : une V14 seule sur une crête à 7,7 m/s (0,368) bat une MAX 3 sur une crête à 6,7 (0,404). La MAX ne remplace pas le choix des meilleures crêtes, elle s'y ajoute.


------------------------------
5. CE QUE ÇA CHANGE POUR ARTESIA 5
------------------------------

Le balayage des vents compte, pour chaque crête, combien de V14 elle peut porter sur ses kilomètres ventés. Dans le plan Artesia 5, sur la liste des centrales, en regroupant les V14 de chaque crête en MAX 3, puis MAX 2, puis MAX :

* 42 % de centrales de crête en moins : 3 010 sites hydrauliques au lieu de 5 201, pour la même électricité, à 1 % près de pertes dans les dorsales. Les éoliennes, elles, restent toutes là.
* Environ 60 milliards d'économie sur les 1 916 milliards des V14 de crête. Avec les V14 Soleil, les versions MAX font gagner environ 270 milliards au plan et passer ses V14 de 14 681 à 8 530 centrales. Ces chiffres seront refaits au prochain calcul d'Artesia 5, qui choisira chaque centrale avec ses versions MAX et les prix réels des lignes de chaque pays.
* Les crêtes de Russie et des États-Unis, où le plan pose 1 884 et 1 123 TWh de V14 de crête, sont les plus longues : c'est là que les MAX 2 et MAX 3 iront d'abord.

------------------------------
5 bis. PACHA, GOLD, SKY ET O SKY DANS UNE MAX
------------------------------

Dans le plan, une V14 posée sous 1 500 mm de pluie et plus reçoit un lac de Pacha, et près d'une sur deux une Gold ; certaines Gold reçoivent une Sky, et certaines Sky une O Sky. Quand les V14 d'un site se réunissent en MAX, ces ajouts suivent, mais ils ne gagnent pas tous :
* Pacha : la pluie ne grandit pas avec la centrale, elle dépend de la montagne captée, et le canal de ceinture reste aussi long. Ce qui se partage, c'est le lac, plus profond, et la Pelton de pluie, une seule plus grosse : environ 10 % du prix d'une Pacha.
* Gold : chaque cours d'eau et chaque source garde son captage et sa conduite. Rien à partager, la Gold reste telle quelle.
* Sky : son lac du bas et ses pompes rejoignent l'usine de la MAX, comme les bassins et les machines de la V14 ; elle gagne comme l'hydraulique, 15 à 20 % de son prix.
* O Sky : des panneaux flottants sur les lacs, qui se multiplient. Rien à gagner.
Sur les Pacha, les Gold et les Sky du plan (156 milliards en tout), c'est de l'ordre de 5 à 10 milliards de plus, comptés au recalcul d'Artesia 5.

------------------------------
6. LES LIMITES
------------------------------

* Il faut un versant de 300 m au milieu de la crête, pas seulement quelque part le long. Si le meilleur versant est au bout, la dorsale s'allonge, et deux MAX valent mieux qu'une MAX 2.
* Les puissances de 0,6 à 0,9 sont des règles d'ingénieur, pas des devis, comme sur la page de la V14 Soleil MAX.
* La dorsale traverse 30 à 90 km de crête : c'est une ligne de plus à faire accepter, même si elle peut être enterrée sous la piste d'accès des éoliennes, qui existe déjà.
* Un seul site hydraulique, c'est un seul point de panne pour le stockage de toute la crête ; les éoliennes, elles, continuent de vendre en direct si l'usine s'arrête.
* Les éoliennes sont comptées au même prix au MW : un parc de 240 machines obtient en général un meilleur prix et une maintenance moins chère par machine, ce qui n'est pas compté.

------------------------------
7. CONCLUSION
------------------------------

La V14 MAX tient : en réunissant deux, quatre ou six V14 d'une même crête sur un seul site hydraulique, le kWh baisse de 3, 6 et 7 %, jusqu'à 26,4 €/MWh en privé et 22,0 en public pour une MAX 3 de 240 éoliennes qui vend 5,2 TWh par an. La bonne taille est la MAX 2, sur 60 km de crête ; au-delà, la dorsale mange le gain. Pour le plan Artesia 5, les 5 201 V14 de crête deviennent 3 010 centrales, pour environ 60 milliards de moins, et avec la V14 Soleil MAX, environ 270 milliards et 6 000 chantiers hydrauliques de moins. Le prochain pas est le recalcul d'Artesia 5 avec ces versions MAX, le prix réel des lignes de chaque pays, le vent des barrages tempérés et les grandes sources.

------------------------------
SOURCES
------------------------------

Le calcul des versions MAX (Python, sans bibliothèque), le schéma (Python)
La V14, la V14 Soleil MAX, le balayage des vents, les centrales d'Artesia 5, le plan Artesia 5
