Titan Claudia 4 Paris Style : la V4 Paris sans son trépied, l'arbre du rotor tenu par le bas comme l'éolienne Éole, mêmes 39 niveaux de bureaux et 86 600 m² louables, 107 M€ au lieu de 112, remboursée en 4,3 ans si le terrain est offert. 19/10/26

Le trépied de la Titan Claudia existe pour une raison : tenir le haut d'un mât de rotor de 128 à 176 m, qui sans cela fléchirait et entrerait en résonance, ce qui a arrêté l'éolienne Éole en 1993 après un palier bas trop sollicité. Sur la Titan Claudia 4 Paris, le mât ne fait plus que 64 m, pour un rotor de 3,2 MW posé tout en haut du tronc de 164 m. Un arbre de cette longueur se tient par le bas seulement, avec un arbre plus gros et un palier plus fort, et c'est exactement ce qu'avait fait Éole, 110 m de haut et 4 MW sans haubans ni trépied. La Titan Claudia 4 Paris Style enlève donc les trois pieds de 232 m, pose le chapeau, l'éolienne du sommet et les antennes sur le moyeu, et garde tout le reste. La tour gagne 4,5 M€, 0,2 an de remboursement, et une silhouette : un tronc, un rotor, rien autour. C'est aussi la règle appliquée aux deux versions parisiennes suivantes, la Titan Claudia 5 Paris Cône et la Titan Claudia 5 Paris 80. Sur la côte, où le mât fait 176 m, le trépied reste (Titan Claudia 5).

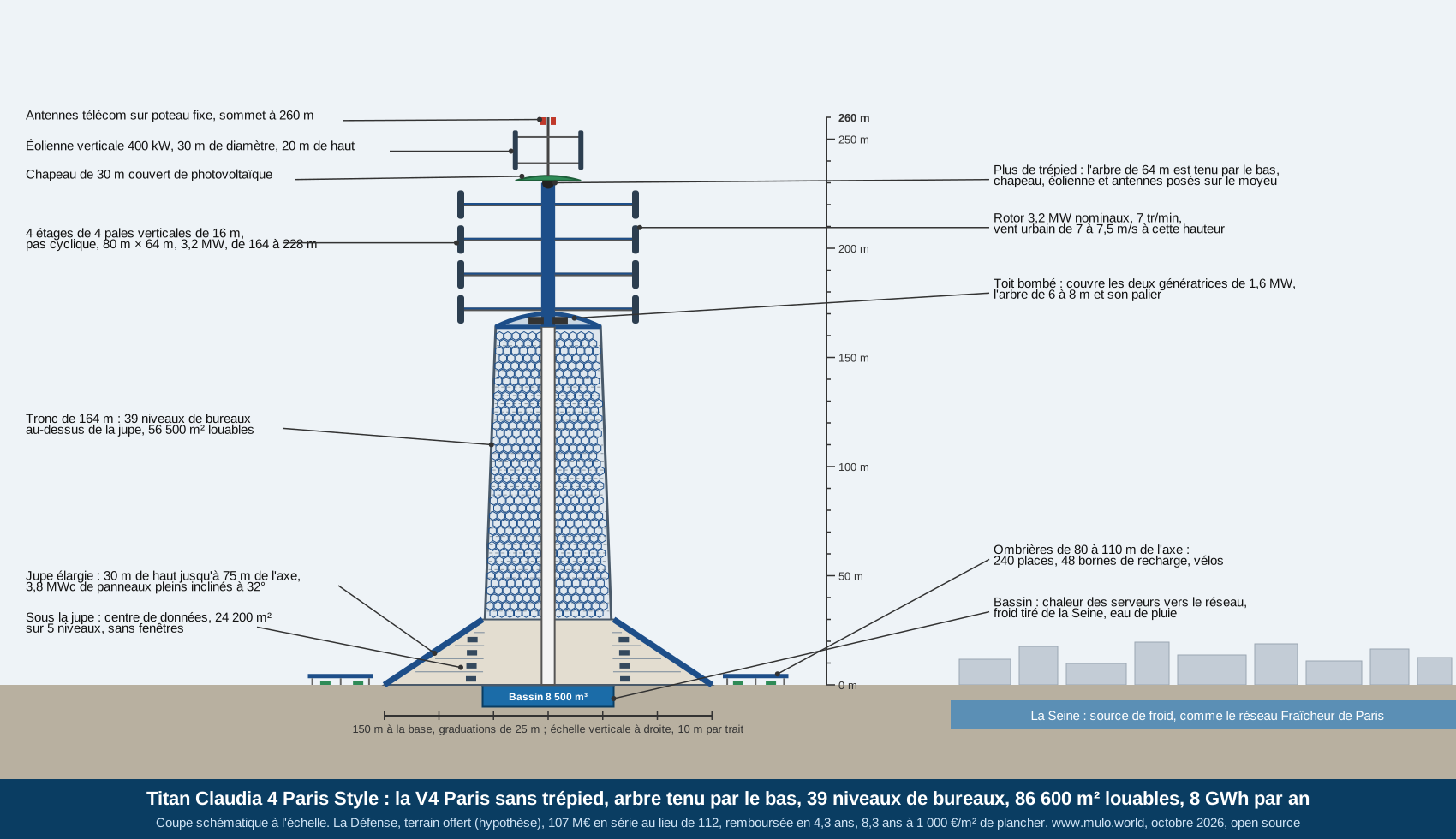

Code du schéma (Python, libre, les quatre tours de cette série) : schema_claudia_5.py

------------------------------
1. CE QUI CHANGE, ET CE QUI NE CHANGE PAS
------------------------------

Élément	Titan Claudia 4 Paris	Titan Claudia 4 Paris Style
Trépied	Trois pieds en treillis de 232 m à 58 m de l'axe, anneau, étoile, roulement haut : 7,0 M€	Aucun
Arbre du rotor	Mât de 64 m tenu aux deux bouts	Arbre de 64 m tenu par le bas, 6 à 8 m de diamètre au pied, palier et massif renforcés au sommet du tronc : +2,5 M€
Chapeau, éolienne de 400 kW, antennes	Posés sur l'étoile du trépied à 232 m	Posés sur un moyeu fixe au-dessus du rotor, à 230 m, porté par l'arbre à travers un palier
Hauteur au sommet	260 m	260 m
Tronc, rotor, jupe, centre de données, ombrières, bassin, batterie	Identiques : 164 m, 39 niveaux de bureaux, 4 étages de 80 m de 164 à 228 m, jupe de 3,8 MWc, 28 000 m² de centre de données
Surface louable	86 600 m²	86 600 m²
Production nette	8,2 GWh	8,2 GWh
Investissement en série, terrain offert	111,9 M€	107,4 M€
Bénéfice net par an	25,1 M€	25,2 M€
Remboursement, terrain offert	4,5 ans	4,3 ans
Emprise au sol	Cercle de 220 m avec les ombrières, pieds du trépied à 58 m	Cercle de 220 m, plus rien ne traverse la jupe

------------------------------
2. POURQUOI ON PEUT SE PASSER DU TRÉPIED À PARIS ET PAS SUR LA CÔTE
------------------------------

Un rotor à axe vertical pose sur son arbre un effort de flexion qui vient de la poussée du vent sur les pales, appliqué à mi-hauteur du rotor. Pour un arbre tenu par le bas, le moment au pied vaut la poussée fois la demi-hauteur du rotor. Entre la côte et Paris, tout change dans le bon sens :

	Titan Claudia 5 côtière	Titan Claudia 4 Paris Style
Rotor	100 × 176 m, 11 MW	80 × 64 m, 3,2 MW
Surface exposée au vent	17 600 m²	5 100 m²
Bras de levier (demi-hauteur du rotor)	88 m	32 m
Moment au pied, rapport	1	environ 1/10
Précédent	Aucun arbre de cette taille tenu par le bas	Éole, Cap-Chat (Québec) : Darrieus de 4 MW, 110 m de haut, 64 m de diamètre, sans haubans
Décision	Trépied, mât tenu aux deux bouts	Arbre en porte-à-faux, pas de trépied

Éole a tourné de 1988 à 1993 et s'est arrêtée sur l'usure de son palier bas, pas sur la tenue de son arbre : c'est précisément le point que l'arbre renforcé et le palier de la Paris Style doivent traiter, avec trente ans de roulements de plus. Les 2,5 M€ couvrent un arbre tubulaire de 6 à 8 m de diamètre au pied, en acier, un palier à rouleaux de grand diamètre au sommet du tronc, et le massif qui transmet le moment à l'exosquelette. Le calcul de résonance d'un arbre de 64 m en porte-à-faux est un calcul classique de machine tournante, sans commune mesure avec celui du mât côtier.

------------------------------
3. LES CHIFFRES, TERRAIN OFFERT
------------------------------

Seules deux lignes du tableau de la V4 Paris changent :

Poste	M€	Remarque
Rotor 4 étages de 80 m à pas cyclique, deux générateurs de 1,6 MW	9,5	Inchangé
Arbre de 64 m tenu par le bas, palier, massif	2,5	Remplace le trépied
Trépied	0	7,0 dans la V4 Paris
Tronc : exosquelette et 42 niveaux, 164 m	59,2	Inchangé
Jupe élargie, photovoltaïque, toit, ombrières, bornes, batterie, bassin, éolienne du sommet, antennes, vélos, raccordement	36,2	Inchangés, détail sur la page de la V4 Paris
Total	107,4	La première tour : 130 à 135 M€

Terrain	Investissement	Bénéfice net par an	Remboursement	Rendement sur 30 ans
Offert par une collectivité	107,4 M€	25,2 M€	4,3 ans	23 %
1 000 €/m² de plancher (101 000 m²)	208,4 M€	25,2 M€	8,3 ans	11,5 %
2 000 €/m² de plancher	309,4 M€	25,2 M€	12,3 ans	7 %
Offert, bureaux à 300 €/m² au lieu de 450	107,4 M€	18,2 M€	5,9 ans	16 %

Le bénéfice gagne 0,05 M€ d'entretien (plus de treillis à inspecter), le reste est celui de la V4 Paris : 21,05 M€ de loyers de bureaux, 2,78 M€ de centre de données, 1,04 M€ d'électricité, 0,52 de recharge, 0,5 de chaleur, 0,85 de rez-de-chaussée, stationnement, antennes et vélos.

------------------------------
4. CE QUE LE DESIGN Y GAGNE
------------------------------

* La silhouette : un tronc, un rotor au-dessus, un chapeau. Les trois pieds rouges de 232 m qui encadraient la tour depuis la V2 disparaissent ; c'est la différence entre une machine et un immeuble qui produit.
* La jupe n'est plus traversée : plus de découpe des plateaux du centre de données autour des pieds, plus de massifs à 58 m de l'axe.
* Le dégagement de 10 m entre les pales et les pieds n'a plus de raison d'être, et avec lui le choc de pression à chaque passage de pale devant un pied.
* Le sommet : chapeau, éolienne et antennes sont portés par le moyeu au lieu de l'étoile du trépied, donc par l'arbre à travers un palier fixe. C'est le seul point où la Paris Style demande une pièce nouvelle, un moyeu fixe au-dessus d'un arbre tournant, qui existe sur toutes les grandes éoliennes à axe vertical.

------------------------------
5. POINTS DE VIGILANCE
------------------------------

* Le palier bas : c'est lui qui a arrêté Éole. Un palier à rouleaux de 6 à 8 m, graissage surveillé, remplaçable sans démonter le rotor (chandelles de levage prévues dans le massif).
* La résonance de l'arbre en porte-à-faux avec le rotor à 7 tr/min et ses harmoniques de pales : calcul à faire avant de fixer le diamètre de l'arbre, les 2,5 M€ pouvant devenir 3,5.
* La fatigue : sans palier haut, toute la poussée alternée du rotor passe par le pied. C'est le dimensionnement en fatigue, pas en résistance, qui fixe l'acier.
* Tout le reste de la V4 Paris reste valable : le terrain, les loyers de bureaux à 450 €/m², le vent urbain à mesurer, l'aviation civile à 260 m, le coût de construction parisien.

------------------------------
6. CONCLUSION
------------------------------

La Titan Claudia 4 Paris Style est la V4 Paris moins 4,5 M€ et moins trois pieds. Elle le peut parce qu'à Paris le rotor est petit et posé en haut, avec un arbre de 64 m qu'un palier renforcé tient seul, comme Éole l'a fait. 107 M€ en série, 86 600 m² louables, 8 GWh, remboursée en 4,3 ans terrain offert. Les plans sont libres de droit.

------------------------------
