Hydroloop Muhleisen 2026, version 5 révisée : la centrale de moyenne montagne à 300 m de chute et trois éoliennes remise au niveau des versions 11 à 14, 73 GWh au lieu de 56, 37,5 €/MWh au lieu de 48, et 7 GWh garantis par le torrent. 10/10/26
La version 5 du 07/10/2026 est la version 3 vue de plus haut : 300 m de chute, deux bassins de 50 000 m³ pour 37 MWh, une Pelton de 5 MW, trois éoliennes, un torrent de 300 L/s qui apporte 7 GWh par an. Elle a été figée avant le modèle horaire, le grand rotor, le raccordement sur la production, les pompes à vitesse variable et les deux colonnes de prix. Cette page la reprend avec tout cela, après la version 6 révisée et comme les versions 7, 4 et 3 révisées. Au modèle horaire, la version 5 d'origine tenait : 53,5 GWh pour 56 annoncés. Avec des machines de 6 MW à grand rotor sur ses trois emplacements, elle fait 73 GWh pour 38,8 M€ en série, 37,5 €/MWh en privé et 32 en public, au lieu de 48 et 41. C'est 1,5 €/MWh de plus que la version 7 révisée, parce que trois machines diluent moins les coûts fixes que six ; et c'est 7 GWh garantis 365 jours que la version 7 n'a pas. La version 5 révisée est la version 7 révisée des crêtes qui ne portent que trois éoliennes et qui ont un torrent.
------------------------------

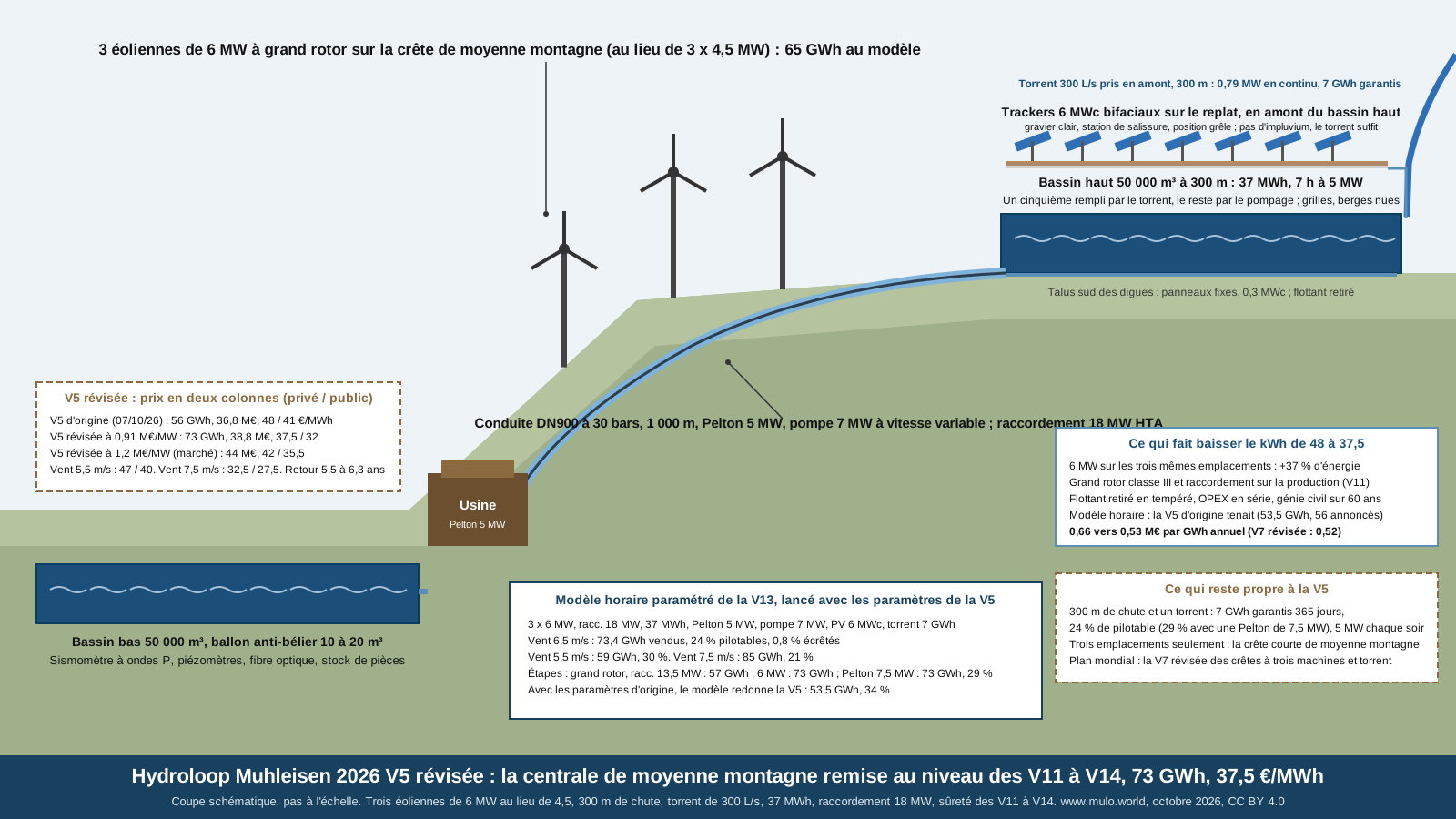

LE PRINCIPE : TROIS EMPLACEMENTS, UN TORRENT
------------------------------
La version 5 est définie par deux choses : une crête de moyenne montagne qui ne porte que trois éoliennes, et un torrent de 300 L/s au-dessus du bassin haut. Tout le reste est la recette des révisions : la meilleure machine du catalogue sur chaque emplacement, le raccordement dimensionné sur la production, le flottant retiré parce que le torrent rend l'eau abondante, la pompe à vitesse variable, le ballon anti-bélier, le génie civil sur 60 ans, le prix de l'éolien en deux colonnes. Les bassins ne changent pas : 37 MWh suffisent à garder 24 % de pilotable avec des machines de 6 MW, parce que le torrent remplit un cinquième du bassin haut à lui seul.
------------------------------
1. LE MODÈLE HORAIRE, ÉTAPE PAR ÉTAPE
------------------------------
Le modèle est celui de la version 13, paramétré, avec l'apport du bassin haut réglé à 7 GWh, l'énergie du torrent de 300 L/s sur 300 m, dans une copie du modèle ; c'est la seule modification, la même que pour les versions 3 et 6 révisées. L'appel avec les paramètres d'origine (
Le pilotable d'origine était annoncé à 22 % et le modèle en trouve 34 : la page d'origine ne comptait que les sept heures de soirée, le modèle compte toutes les heures où la Pelton tourne, torrent compris. L'étape 2 est le levier : +16 GWh pour +4,6 M€, un kWh supplémentaire à 20 €/MWh, le meilleur de toutes les révisions parce que le raccordement HTA et les bassins ne bougent pas. Les variantes ne valent pas leur prix : les gros bassins n'ajoutent rien, la grosse Pelton coûte 3 €/MWh pour 2,5 MW de plus le soir.
------------------------------
2. LES CHIFFRES EN SÉRIE DE 10 CENTRALES
------------------------------
Recettes au prix bas : 73,4 GWh à 90 €/MWh, 6,6 M€ ; surprix du pilotable 0,36 ; prime de capacité 0,6 pour 5 MW, dont 0,79 garantis par le torrent ; réserve de fréquence 0,03 ; OPEX 0,6 ; net 7 M€ ; retour 5,5 ans à 38,8 M€, 6,3 à 44. LCOE avec le génie civil (5,6 M€) amorti sur 60 ans : 37,5 / 32 €/MWh à 0,91 M€/MW, 42 / 35,5 à 1,2.
------------------------------
3. POURQUOI 1,5 €/MWh DE PLUS QUE LA VERSION 7 RÉVISÉE
------------------------------
* Les coûts fixes : un lidar, un stock de pièces, une usine, une conduite, un raccordement, un dossier, se divisent par 73 GWh ici et par 134 là. C'est la même règle que pour la version 4 révisée face à la version 7 : moins d'éoliennes, plus de fixe par kWh. Le torrent, qui vaut 7 GWh gratuits, compense presque tout, d'où 1,5 €/MWh d'écart seulement au lieu de 3,5 pour la version 4.
* Mais la version 5 n'est pas en concurrence avec la version 7 : une crête qui porte six machines reçoit la version 7 révisée, ou la version 6 révisée si elle a un torrent et 600 m ; une crête qui n'en porte que trois reçoit la version 5 révisée si elle a un torrent, et sinon deux modules de version 4 révisée, qui coûtent 39,5 €/MWh. Sur ses sites, la version 5 révisée est la meilleure centrale possible.
* Le torrent apporte ce que le prix ne dit pas : 0,79 MW garantis 365 jours, 7 GWh, qui comptent pour un gestionnaire de réseau comme de la puissance ferme et qui se paient sur la ligne des réseaux électriques du plan mondial.
------------------------------
4. CE QUI VIENT DES VERSIONS 7 À 14, SANS CHANGER LES GWh
------------------------------
* Ballon anti-bélier au pied de la conduite : 1,9 m³/s dans une DN900, 3 m/s, Joukowsky 30 bars en plus des 30 statiques si la pompe déclenche d'un coup ; ballon de 10 à 20 m³ précharge 25 à 27 bars, déclenchement par paliers, confirmé par calcul transitoire.
* Campagne lidar de 12 mois et tableau de sensibilité au vent : de 59 à 85 GWh entre 5,5 et 7,5 m/s.
* Pompe à vitesse variable, roulements hybrides, grilles fines devant les injecteurs, berges sans arbres, huile ester, piézomètres dans les digues, fibre optique, stock de pièces de trente jours, sismomètre à ondes P sur la vanne de tête.
* Trackers bifaciaux sur gravier clair, station de salissure et position grêle. Pâturage sous les trackers en tempéré.
* Pelton turbinée sur le prix du marché et réserve primaire de fréquence ; prix de l'éolien en deux colonnes ; génie civil amorti sur 60 ans avec repowering à 25 ans.
* Ni impluvium ni flottant : le torrent apporte 9,5 millions de m³ par an.
------------------------------
5. CE QUI RESTE PROPRE À LA VERSION 5
------------------------------
* Le site : un versant de moyenne montagne avec 300 m entre deux replats, un torrent permanent au-dessus du replat haut, une crête ventée à trois emplacements, un poste HTA 20 kV à moins de 5 km. Alpes, Pyrénées, Massif central, Vosges, Jura, Corse, et toutes les montagnes humides.
* Le seuil de concession hydroélectrique en France, 4,5 MW : la Pelton de 5 MW est juste au-dessus ; la variante à 4,5 MW sous le régime de l'autorisation perd 0,5 GWh de pilotable et garde tout le reste. Dans les pays sans ce seuil, 5 MW.
* Le torrent à mesurer sur un cycle complet, étiage compris : en montagne, le débit d'hiver peut tomber à 50 L/s, et la neige ne coule pas. Le dimensionnement se fait sur l'hiver.
* Trois éoliennes sur une crête de montagne : un dossier paysage et avifaune plus lourd qu'en plaine, mais trois machines au lieu de six, et un raccordement en distribution. La version qu'un département ou une vallée décide.
------------------------------
6. POUR LE PLAN MONDIAL
------------------------------
Le plan compte 17 000 versions 7 révisées sur les versants de 300 m. Là où la crête n'a que trois emplacements et un torrent, la version 5 révisée fait 73 GWh garantis en partie, au lieu de deux modules de 1 MW sans garantie. Avec la version 6 révisée, elle forme la part des centrales garanties du plan : même nombre de sites, même budget, et des centrales qui allègent la ligne des réseaux électriques. La page du plan est mise à jour avec les versions 5 et 6 révisées.
------------------------------
7. POINTS DE VIGILANCE
------------------------------
* Les 6 MW à grand rotor sont de classe IEC III : la campagne lidar doit confirmer une turbulence modérée sur la crête ; sinon, l'étape 1 (4,5 MW, 57 GWh, 45 / 38,5 €/MWh) reste mieux que l'origine.
* Le pilotable au modèle (24 %) est le vrai chiffre, celui des 8 760 heures ; l'annonce d'origine (22 %) et le modèle sur l'origine (34 %) comptaient autrement.
* Le raccordement à 18 MW suppose un poste source HTA avec cette capacité à moins de 5 km, à vérifier avant le lidar.
* Les coûts de l'usine et de la conduite sont ceux de la page d'origine ; un devis les remplacera.
* Les chiffres en série ne valent qu'à partir de la dixième centrale identique.
------------------------------
CONCLUSION
------------------------------
La version 5 révisée gagne 17 GWh et 10 €/MWh par la même recette que les autres révisions, et elle garde ce qui la définit : trois machines, un torrent, 300 m. Elle n'est pas moins chère que la version 7 révisée, elle est la version 7 révisée des crêtes courtes à torrent, avec 7 GWh que personne ne peut lui retirer. Avec la version 6 révisée, elle ferme la série des révisions : toutes les versions du plan mondial sont maintenant sur le même modèle horaire et les mêmes prix. Plans, schémas, textes et code sous licence CC BY 4.0.
------------------------------
SOURCES
------------------------------
Hydroloop Muhleisen 2026 V5, la page d'origine du 07/10/26
Hydroloop Muhleisen 2026 V6 révisée, la même méthode à 600 m
Hydroloop Muhleisen 2026 V7 révisée, la même méthode sans torrent sur six emplacements
Hydroloop Muhleisen 2026 V4 révisée, le module de 1 MW sans eau
Hydroloop Muhleisen 2026 V11, le grand rotor et le raccordement sur la production
Hydroloop Muhleisen 2026 V14, pompes à vitesse variable, génie civil sur 60 ans, sûreté
Le modèle horaire paramétré (Python, sans bibliothèque) ; pour cette page, l'apport du bassin haut a été réglé à 7 GWh
Les bonnes idées du site
Le plan mondial
Olivier Muhleisen en collaboration avec Claude (Anthropic), octobre 2026. Plans, schémas, textes et code sous licence CC BY 4.0.
Problématique : comment financer les inventions ? Consulter la page : citation importante.
2009-2025 Onmyweb Production - CGU - Informations sur les cookies - Nous contacter - Free Copyright Open Source -
LE PRINCIPE : TROIS EMPLACEMENTS, UN TORRENT
------------------------------
La version 5 est définie par deux choses : une crête de moyenne montagne qui ne porte que trois éoliennes, et un torrent de 300 L/s au-dessus du bassin haut. Tout le reste est la recette des révisions : la meilleure machine du catalogue sur chaque emplacement, le raccordement dimensionné sur la production, le flottant retiré parce que le torrent rend l'eau abondante, la pompe à vitesse variable, le ballon anti-bélier, le génie civil sur 60 ans, le prix de l'éolien en deux colonnes. Les bassins ne changent pas : 37 MWh suffisent à garder 24 % de pilotable avec des machines de 6 MW, parce que le torrent remplit un cinquième du bassin haut à lui seul.
| Élément | V5 d'origine (07/10/26) | V5 révisée (10/10/26) |
|---|---|---|
| Éoliennes | 3 x 4,5 MW, mât 100 m, rotor 2024 | 3 x 6 MW, rotor 175 à 180 m, classe III, mât 120 m |
| Raccordement | 15 MW, HTA 20 kV | 18 MW, HTA 20 kV, dimensionné sur la production (V11) |
| Chute, bassins, stock | 300 m, 2 x 50 000 m³, 37 MWh | inchangés |
| Pelton / pompe | 5 MW / 7 MW à 30 bars | 5 MW / 7 MW à vitesse variable ; variante 7,5 MW / 9 MW |
| Conduite | DN900, 30 bars, 1 000 m, deux cloches | DN900, 30 bars, 1 000 m, ballon anti-bélier dimensionné |
| Torrent | 300 L/s, 7 GWh par an | idem, prise partielle, passe à poissons |
| Photovoltaïque | 6 MWc trackers, 1,5 MWc flottant | 6 MWc trackers bifaciaux, 0,2 MWc talus ; flottant retiré |
| Méthode de calcul | heures équivalentes | modèle horaire paramétré (V13), 8 760 heures |
| Électricité vendue | 56 GWh (53,5 au modèle) | 73,4 GWh |
| Part pilotable | 22 % annoncé, 34 % au modèle | 24 % (29 % avec la Pelton de 7,5 MW) |
| Garanti 365 jours par l'eau | 7 GWh | 7 GWh |
| Investissement en série | 36,8 M€ (éolien à 1,02 M€/MW) | 38,8 M€ à 0,91 M€/MW ; 44 M€ à 1,2 |
| Investissement par GWh annuel | 0,66 M€ | 0,53 M€ |
| LCOE privé / public | 48 / 41 €/MWh | 37,5 / 32 à 0,91 ; 42 / 35,5 à 1,2 |
| Temps de retour | 6,8 ans | 5,5 ans à 0,91 ; 6,3 à 1,2 |
------------------------------
1. LE MODÈLE HORAIRE, ÉTAPE PAR ÉTAPE
------------------------------
Le modèle est celui de la version 13, paramétré, avec l'apport du bassin haut réglé à 7 GWh, l'énergie du torrent de 300 L/s sur 300 m, dans une copie du modèle ; c'est la seule modification, la même que pour les versions 3 et 6 révisées. L'appel avec les paramètres d'origine (
6.5 0 1.0 1.5 3 4.5 15 37 5 7 6 0) donne 53,5 GWh et 34 % de pilotable ; l'appel révisé (6.5 0 1.09 0 3 6 18 37 5 7 6 0.2) donne 73,4 GWh et 24 %.| Étape | Éolien | Raccordement | Vendu | Pilotable | Investissement (série, 0,91 M€/MW) | LCOE privé / public |
|---|---|---|---|---|---|---|
| V5 d'origine au modèle | 3 x 4,5 MW, rotor 2024 | 15 MW | 53,5 GWh | 34 % | 36,8 M€ (à 1,02) | 48 / 41 (page d'origine) |
| 1. Grand rotor classe III, raccordement 13,5 MW, flottant retiré, pompe à vitesse variable | 3 x 4,5 MW | 13,5 MW | 57 GWh | 30 % | 34,2 M€ | 45 / 38,5 |
| 2. Machines de 6 MW, raccordement 18 MW | 3 x 6 MW | 18 MW | 73,4 GWh | 24 % | 38,8 M€ | 38,5 / 33 |
| 3. Génie civil (5,6 M€) amorti sur 60 ans (V14) | 73,4 GWh | 24 % | 38,8 M€ | 37,5 / 32 | ||
| Variante bassins de 65 000 m³ (50 MWh) | 3 x 6 MW | 18 MW | 73,2 GWh | 26 % | 39,3 M€ | 38 / 32,5 |
| Variante puissance : Pelton 7,5 MW, pompe 9 MW | 3 x 6 MW | 18 MW | 72,6 GWh | 29 % | 41,3 M€ | 40,5 / 34 |
Le pilotable d'origine était annoncé à 22 % et le modèle en trouve 34 : la page d'origine ne comptait que les sept heures de soirée, le modèle compte toutes les heures où la Pelton tourne, torrent compris. L'étape 2 est le levier : +16 GWh pour +4,6 M€, un kWh supplémentaire à 20 €/MWh, le meilleur de toutes les révisions parce que le raccordement HTA et les bassins ne bougent pas. Les variantes ne valent pas leur prix : les gros bassins n'ajoutent rien, la grosse Pelton coûte 3 €/MWh pour 2,5 MW de plus le soir.
| Vent moyen à 120 m | Heures éoliennes | Vendu | Pilotable | LCOE privé / public à 0,91 | à 1,2 |
|---|---|---|---|---|---|
| 5,5 m/s | 2 760 h | 59 GWh | 30 % | 47 / 40 | 52 / 44 |
| 6,5 m/s (référence) | 3 600 h | 73,4 GWh | 24 % | 37,5 / 32 | 42 / 35,5 |
| 7,5 m/s | 4 290 h | 85 GWh | 21 % | 32,5 / 27,5 | 36 / 30,5 |
------------------------------
2. LES CHIFFRES EN SÉRIE DE 10 CENTRALES
------------------------------
| Poste | V5 d'origine (M€) | V5 révisée (M€) | Ce qui change |
|---|---|---|---|
| 3 éoliennes | 13,8 (4,5 MW à 1,02 M€/MW) | 16,4 à 0,91 ; 21,6 à 1,2 (6 MW) | grand rotor, mât 120 m, deux colonnes de prix |
| Photovoltaïque trackers 6 MWc bifaciaux et talus | 3,4 | 3,5 | bifacial au même prix, 0,2 MWc de talus |
| Photovoltaïque flottant 1,5 MWc | 1,6 | 0 | le torrent rend l'eau abondante |
| Bassins 2 x 50 000 m³, couverture, drainage | 2,0 | 2,0 | inchangé |
| Pelton 5 MW, pompe 7 MW à vitesse variable, usine, trompe, pompes à membrane | 11,5 | 11,75 | plus 10 % sur la pompe |
| Conduite DN900, 30 bars, 1 000 m, ballon anti-bélier | 2,5 | 2,6 | ballon dimensionné |
| Prise d'eau, décanteur, passe à poissons, restitution | 0,5 | 0,5 | rien |
| Raccordement HTA 18 MW, contrôle-commande, bâtiment | 1,5 | 1,75 | exposant 0,8 sur la puissance |
| Lidar 12 mois, stock de pièces, instrumentation, sismomètre, station de salissure | 0,25 | méthode des versions 10 à 14 | |
| Total | 36,8 | 38,8 à 0,91 ; 44 à 1,2 | |
| OPEX par an | 0,59 | 0,6 |
Recettes au prix bas : 73,4 GWh à 90 €/MWh, 6,6 M€ ; surprix du pilotable 0,36 ; prime de capacité 0,6 pour 5 MW, dont 0,79 garantis par le torrent ; réserve de fréquence 0,03 ; OPEX 0,6 ; net 7 M€ ; retour 5,5 ans à 38,8 M€, 6,3 à 44. LCOE avec le génie civil (5,6 M€) amorti sur 60 ans : 37,5 / 32 €/MWh à 0,91 M€/MW, 42 / 35,5 à 1,2.
------------------------------
3. POURQUOI 1,5 €/MWh DE PLUS QUE LA VERSION 7 RÉVISÉE
------------------------------
* Les coûts fixes : un lidar, un stock de pièces, une usine, une conduite, un raccordement, un dossier, se divisent par 73 GWh ici et par 134 là. C'est la même règle que pour la version 4 révisée face à la version 7 : moins d'éoliennes, plus de fixe par kWh. Le torrent, qui vaut 7 GWh gratuits, compense presque tout, d'où 1,5 €/MWh d'écart seulement au lieu de 3,5 pour la version 4.
* Mais la version 5 n'est pas en concurrence avec la version 7 : une crête qui porte six machines reçoit la version 7 révisée, ou la version 6 révisée si elle a un torrent et 600 m ; une crête qui n'en porte que trois reçoit la version 5 révisée si elle a un torrent, et sinon deux modules de version 4 révisée, qui coûtent 39,5 €/MWh. Sur ses sites, la version 5 révisée est la meilleure centrale possible.
* Le torrent apporte ce que le prix ne dit pas : 0,79 MW garantis 365 jours, 7 GWh, qui comptent pour un gestionnaire de réseau comme de la puissance ferme et qui se paient sur la ligne des réseaux électriques du plan mondial.
------------------------------
4. CE QUI VIENT DES VERSIONS 7 À 14, SANS CHANGER LES GWh
------------------------------
* Ballon anti-bélier au pied de la conduite : 1,9 m³/s dans une DN900, 3 m/s, Joukowsky 30 bars en plus des 30 statiques si la pompe déclenche d'un coup ; ballon de 10 à 20 m³ précharge 25 à 27 bars, déclenchement par paliers, confirmé par calcul transitoire.
* Campagne lidar de 12 mois et tableau de sensibilité au vent : de 59 à 85 GWh entre 5,5 et 7,5 m/s.
* Pompe à vitesse variable, roulements hybrides, grilles fines devant les injecteurs, berges sans arbres, huile ester, piézomètres dans les digues, fibre optique, stock de pièces de trente jours, sismomètre à ondes P sur la vanne de tête.
* Trackers bifaciaux sur gravier clair, station de salissure et position grêle. Pâturage sous les trackers en tempéré.
* Pelton turbinée sur le prix du marché et réserve primaire de fréquence ; prix de l'éolien en deux colonnes ; génie civil amorti sur 60 ans avec repowering à 25 ans.
* Ni impluvium ni flottant : le torrent apporte 9,5 millions de m³ par an.
------------------------------
5. CE QUI RESTE PROPRE À LA VERSION 5
------------------------------
* Le site : un versant de moyenne montagne avec 300 m entre deux replats, un torrent permanent au-dessus du replat haut, une crête ventée à trois emplacements, un poste HTA 20 kV à moins de 5 km. Alpes, Pyrénées, Massif central, Vosges, Jura, Corse, et toutes les montagnes humides.
* Le seuil de concession hydroélectrique en France, 4,5 MW : la Pelton de 5 MW est juste au-dessus ; la variante à 4,5 MW sous le régime de l'autorisation perd 0,5 GWh de pilotable et garde tout le reste. Dans les pays sans ce seuil, 5 MW.
* Le torrent à mesurer sur un cycle complet, étiage compris : en montagne, le débit d'hiver peut tomber à 50 L/s, et la neige ne coule pas. Le dimensionnement se fait sur l'hiver.
* Trois éoliennes sur une crête de montagne : un dossier paysage et avifaune plus lourd qu'en plaine, mais trois machines au lieu de six, et un raccordement en distribution. La version qu'un département ou une vallée décide.
------------------------------
6. POUR LE PLAN MONDIAL
------------------------------
Le plan compte 17 000 versions 7 révisées sur les versants de 300 m. Là où la crête n'a que trois emplacements et un torrent, la version 5 révisée fait 73 GWh garantis en partie, au lieu de deux modules de 1 MW sans garantie. Avec la version 6 révisée, elle forme la part des centrales garanties du plan : même nombre de sites, même budget, et des centrales qui allègent la ligne des réseaux électriques. La page du plan est mise à jour avec les versions 5 et 6 révisées.
------------------------------
7. POINTS DE VIGILANCE
------------------------------
* Les 6 MW à grand rotor sont de classe IEC III : la campagne lidar doit confirmer une turbulence modérée sur la crête ; sinon, l'étape 1 (4,5 MW, 57 GWh, 45 / 38,5 €/MWh) reste mieux que l'origine.
* Le pilotable au modèle (24 %) est le vrai chiffre, celui des 8 760 heures ; l'annonce d'origine (22 %) et le modèle sur l'origine (34 %) comptaient autrement.
* Le raccordement à 18 MW suppose un poste source HTA avec cette capacité à moins de 5 km, à vérifier avant le lidar.
* Les coûts de l'usine et de la conduite sont ceux de la page d'origine ; un devis les remplacera.
* Les chiffres en série ne valent qu'à partir de la dixième centrale identique.
------------------------------
CONCLUSION
------------------------------
La version 5 révisée gagne 17 GWh et 10 €/MWh par la même recette que les autres révisions, et elle garde ce qui la définit : trois machines, un torrent, 300 m. Elle n'est pas moins chère que la version 7 révisée, elle est la version 7 révisée des crêtes courtes à torrent, avec 7 GWh que personne ne peut lui retirer. Avec la version 6 révisée, elle ferme la série des révisions : toutes les versions du plan mondial sont maintenant sur le même modèle horaire et les mêmes prix. Plans, schémas, textes et code sous licence CC BY 4.0.
------------------------------
