Titan Claudia : la tour urbaine et côtière qui fait du vent, du soleil et du stockage sur 3 200 m² au sol. 4 MW de rotor, 1,5 MWc de photovoltaïque, 8 MWh de batterie, 11 à 14 GWh par an. 07/10/26
Les tours Titan du printemps 2026 avaient un beau design et de bonnes idées, mais des chiffres qui ne tenaient pas. La Titan Claudia garde la silhouette (un tronc évasé, une machine tournante au sommet, un bassin à la base, un intérieur habité) et refait tous les calculs avec la physique. Elle n'est pas une concurrente de l'Hydroloop, qui reste la centrale la moins chère : elle répond à une autre question, celle de produire là où il n'y a ni colline ni place, sur un quai, dans un port, en bord de ville. Elle produit avec le vent et le soleil, et elle lisse sa production avec une batterie et un bassin d'eau chaude, un peu comme une batterie de quartier qui aurait sa propre centrale.
Correction du 07/10/26 : les 2 800 m² de panneaux flottants du bassin sont une erreur. Le bassin a le diamètre du pied de la tour et sa couverture est le plancher du rez-de-chaussée : ces panneaux seraient dans le noir. Sans eux, la tour produit environ 10,8 GWh nets par an et le kWh revient à environ 161 à 167 €/MWh. La Titan Claudia 2 corrige ce point en couvrant de panneaux le toit du tronc et des ombrières au sol, et pousse la tour à 8 étages d'éolien, 20 GWh par an et 23 000 m² louables.
Correction du 07/10/26 : les 2 800 m² de panneaux flottants du bassin sont une erreur. Le bassin a le diamètre du pied de la tour et sa couverture est le plancher du rez-de-chaussée : ces panneaux seraient dans le noir. Sans eux, la tour produit environ 10,8 GWh nets par an et le kWh revient à environ 161 à 167 €/MWh. La Titan Claudia 2 corrige ce point en couvrant de panneaux le toit du tronc et des ombrières au sol, et pousse la tour à 8 étages d'éolien, 20 GWh par an et 23 000 m² louables.
------------------------------
1. EN RÉSUMÉ : COMMENT ÇA MARCHE
------------------------------

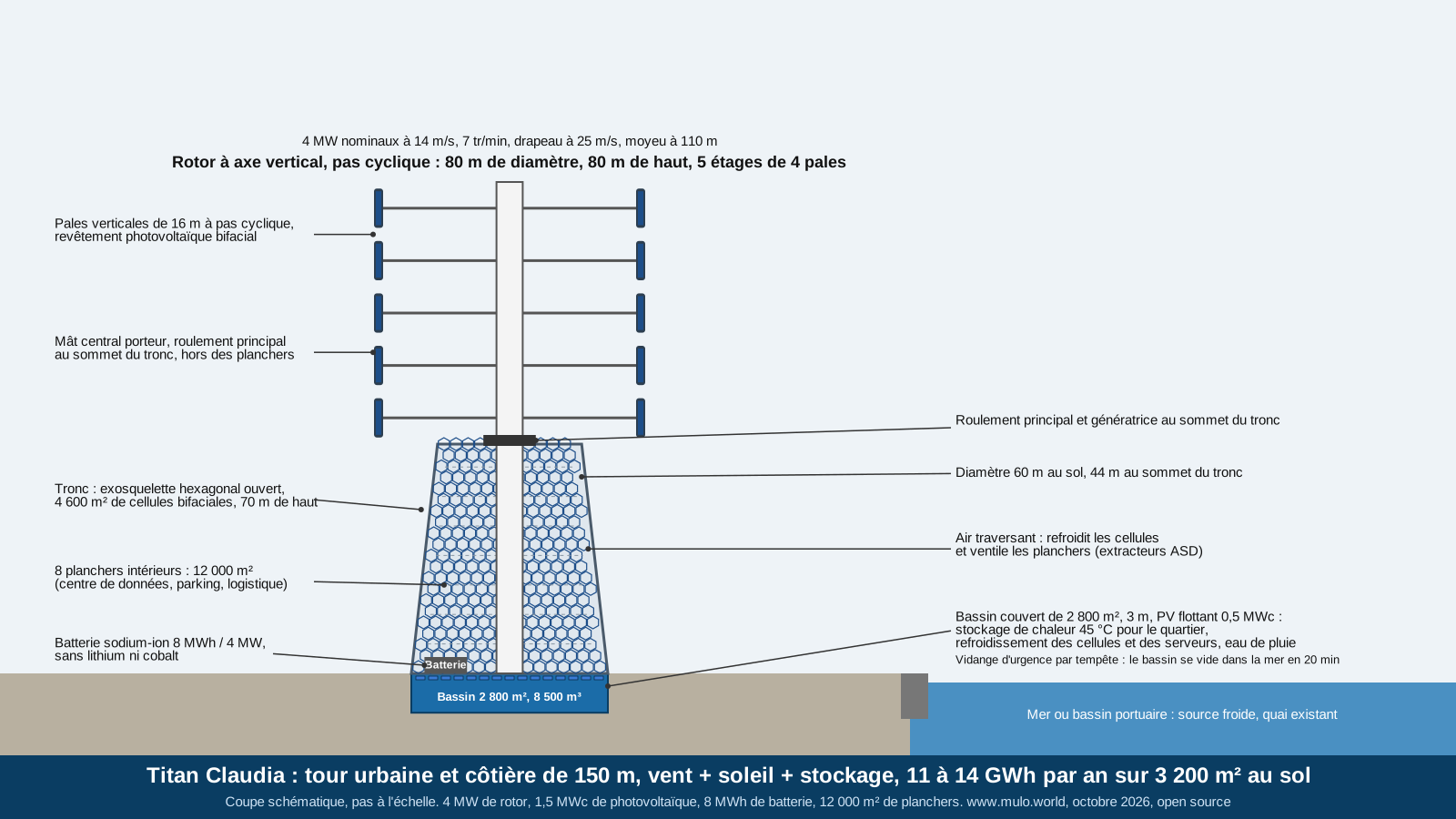

La Titan Claudia est une tour de 150 m en trois parties.
En bas, un bassin couvert de 60 m de diamètre et 3 m de profondeur (2 800 m², 8 500 m³). Il reçoit l'eau de pluie du site, porte 2 800 m² de panneaux photovoltaïques flottants, sert de réserve de chaleur à 35 à 45 °C pour un réseau de chaleur de quartier, et refroidit les cellules de la tour et les serveurs installés à l'intérieur. En site côtier, il échange avec la mer par un échangeur à plaques et peut être vidé dans la mer en vingt minutes si une tempête l'exige.
Au milieu, le tronc : un tronc de cône de 70 m de haut, 60 m de diamètre au sol et 44 m au sommet, construit en exosquelette hexagonal ouvert. Les alvéoles portent 4 600 m² de cellules photovoltaïques bifaciales qui prennent le soleil direct d'un côté et la lumière réfléchie par la mer, le sol et l'intérieur de l'autre. L'air traverse librement la peau, ce qui refroidit les cellules et ventile les huit planchers intérieurs (12 000 m² utiles). Le tronc n'est pas creux pour faire joli : il loge un centre de données de 2 MW dont la chaleur part dans le bassin, un parking, de la logistique urbaine ou des bureaux, selon le site.
En haut, le rotor : une éolienne à axe vertical de 80 m de diamètre et 80 m de haut, cinq étages de quatre pales verticales de 16 m à pas cyclique, montée sur un mât central qui descend jusqu'aux fondations à travers le tronc. La génératrice et le roulement principal sont au sommet du tronc, à 70 m, hors des planchers habités. Puissance nominale 4 MW à 14 m/s, 7 tours par minute, mise en drapeau à 25 m/s. La vitesse de bout de pale ne dépasse pas 30 m/s, trois fois moins qu'une éolienne classique : la tour est silencieuse et les oiseaux la voient.
Entre les trois, une batterie sodium-ion de 8 MWh et 4 MW, sans lithium ni cobalt, logée au rez-de-chaussée dans un local coupe-feu. Elle absorbe les rafales et les passages nuageux et livre une puissance régulière au réseau de distribution du quartier, ou aux serveurs quand le réseau tombe.
Sur une côte ordinaire (7 m/s de vent moyen à 20 m, 1 100 kWh/kWc de soleil), la tour produit 12,4 GWh bruts et 11,3 GWh nets par an, soit 1,3 MW en moyenne, nuit et jour, toute l'année. Sur une côte ventée (8 m/s, Bretagne, mer du Nord, Atlantique nord, Patagonie), 13,8 GWh nets. C'est la consommation électrique de 3 000 à 4 000 foyers, sur l'emprise d'un demi-terrain de football.
------------------------------
2. CE QU'ELLE GARDE DES TOURS TITAN, ET CE QU'ELLE ABANDONNE
------------------------------
Elle garde : la silhouette en tronc évasé, l'exosquelette ouvert qui laisse passer l'air, le bassin d'eau à la base, le photovoltaïque sur toute la peau, la récupération de la pluie, le rotor à axe vertical à pas cyclique, la procédure d'urgence par abaissement du niveau d'eau, l'extraction d'air par ASD, et l'idée que l'intérieur de la tour est un volume qui doit servir à quelque chose. La liste complète des bonnes idées et de ce qu'elles valent est sur la page Ce que les tours Titan nous ont appris.
Elle abandonne : la sphère tournante de 60 m (sa traînée aérodynamique à 12 tr/min dépasserait la puissance du rotor), l'effet Venturi dans une maille ouverte (l'air contourne, il n'accélère pas), le cycle vapeur à 100 °C (rendement de 8 à 10 %, on perd le solaire qu'on a capté), le volant d'inertie à 1 500 tr/min sur 8 m de diamètre (1 250 m/s en périphérie avec 8 m de rayon, aucun matériau ne tient), les lentilles de Fresnel sur le bassin (la concentration vaut 1 si les lentilles ont la surface du bassin), la géothermie à 150 m (15 °C, c'est une source froide, pas une source chaude), les piézoélectriques (quelques watts), les thermocouples Seebeck (3 %). Chacune de ces idées multipliait la production annoncée par 2 à 10, et c'est en les enlevant une par une qu'on tombe sur un chiffre qui tient.
------------------------------
3. LE ROTOR : 4 MW SANS SPHÈRE NI VENTURI
------------------------------
Le rotor est une éolienne de type H à pas cyclique : les pales restent verticales, et un mécanisme simple fait varier leur angle d'attaque à chaque tour pour qu'elles travaillent toujours dans le bon sens, ce qui porte le coefficient de puissance à 0,35 (0,59 est le plafond de Betz, 0,45 à 0,50 une bonne éolienne à axe horizontal, 0,25 à 0,30 un Darrieus à pales fixes). Surface balayée : 80 × 80 = 6 400 m², soit celle d'une éolienne classique de 90 m de diamètre.
Le vent à 110 m, hauteur du milieu du rotor, est plus fort qu'au sol. Avec 7 m/s à 20 m sur une côte ordinaire, on a 8,9 m/s à 110 m (loi en puissance 0,14). La distribution des vitesses est une loi de Rayleigh. Avec un coefficient de 0,35, un démarrage à 3 m/s, un plafond à 4 MW atteint à 14 m/s et un arrêt à 25 m/s, la puissance moyenne est de 1,36 MW et la production de 11,3 GWh par an après 5 % de pertes machine, soit 2 800 heures équivalentes pleine puissance. Sur une côte à 8 m/s, 14,0 GWh et 3 500 heures.
Pourquoi 4 MW et pas 3 ou 5 ? Un rotor plafonné à 3 MW perd les rafales (10,0 GWh), un rotor à 5 MW coûte plus cher pour 0,9 GWh de plus et tourne à 2 450 heures. Quatre mégawatts est le bon compromis entre le coût de la génératrice et de la batterie et l'énergie récoltée.
Pourquoi un axe vertical, moins efficace qu'une éolienne classique ? Parce qu'en ville ou sur un quai, le vent tourne et il est turbulent : une machine à axe vertical n'a pas besoin de s'orienter. Parce que la génératrice est en bas, au sommet du tronc, accessible par l'ascenseur, pas dans une nacelle à 110 m. Parce que la vitesse de bout de pale est de 30 m/s au lieu de 80 à 90 : le bruit est celui d'un vent dans des arbres, et les oiseaux évitent une structure qui tourne à 7 tours par minute. Et parce que c'est le design des tours Titan. On paie ces avantages 20 à 25 % de production par rapport à une éolienne tripale de même surface, et on l'écrit.
Le mécanisme de pas cyclique est le point technique critique. Il existe à petite échelle (rotors Voith-Schneider des remorqueurs, prototypes d'éoliennes de 50 à 500 kW). À 80 m de diamètre avec des pales de 16 m, il n'a jamais été construit. La première tour est un prototype et doit être payée comme tel.
------------------------------
4. LA PEAU PHOTOVOLTAÏQUE : 4 600 M² EN NID D'ABEILLE
------------------------------
La surface latérale du tronc est de 11 500 m². On ne la couvre pas entièrement : 40 % en cellules bifaciales (4 600 m², 920 kWc), le reste en vide pour laisser passer l'air et la lumière vers l'intérieur. Les cellules sont verticales, orientées dans toutes les directions : une façade verticale reçoit environ 55 % de l'irradiation d'un plan incliné optimal, et la face arrière des cellules bifaciales en ajoute 10 % avec la lumière réfléchie par la mer, le quai et les planchers clairs. Production : 920 kWc × 1 100 kWh/kWc × 0,55 = 0,56 GWh par an, le gain bifacial de 10 % compensant les ombres portées par la structure. Ce n'est pas beaucoup (5 % du total), mais c'est une peau de bâtiment qui produit au lieu de coûter, et le matin et le soir, quand les toits plats ne donnent rien, les cellules verticales à l'est et à l'ouest donnent encore.
Le bassin porte 2 800 m² de panneaux flottants (565 kWc) : 0,56 GWh de plus (erreur corrigée dans la Titan Claudia 2 : sous les planchers, ces panneaux ne voient pas le soleil). L'eau les tient à 25 °C au lieu de 60 °C en plein été, ce qui leur rend 8 à 10 % de rendement et dix ans de vie. Total photovoltaïque : 1,5 MWc, 1,1 GWh par an.
------------------------------
5. LE BASSIN : EAU DE PLUIE, CHALEUR, FROID ET SÉCURITÉ
------------------------------
Le bassin de 8 500 m³ fait cinq choses.
Il stocke l'eau de pluie : 3 200 m² d'emprise sous 800 mm de pluie par an, c'est 2 500 m³ d'eau qui ne vont pas à l'égout, et qui alimentent le nettoyage des cellules et les sanitaires de la tour.
Il stocke la chaleur : entre 45 et 35 °C, 8 500 m³ d'eau portent 98 MWh thermiques, de quoi chauffer un quartier de 1 000 logements pendant une journée froide. La chaleur vient du centre de données (2 MW électriques deviennent 2 MW de chaleur, 17 GWh thermiques par an, dont la moitié est vendable à un réseau de chaleur basse température) et, l'été, du refroidissement des panneaux. C'est le vrai héritage du bassin des tours Titan : l'eau est un stockage de chaleur excellent et bon marché, à condition de ne pas essayer d'en faire de la vapeur.
Il refroidit : les serveurs et les onduleurs sont refroidis par l'eau du bassin, et en site côtier le bassin est refroidi par la mer à travers un échangeur à plaques (eau de mer et eau douce ne se mélangent pas). Un centre de données de 2 MW refroidi à l'eau de mer n'a pas besoin de groupes froids : 10 à 15 % d'électricité économisée.
Il sécurise : en cas de tempête annoncée, les pales sont mises en drapeau à 25 m/s et le bassin est vidé dans la mer par deux vannes de fond (7 m³/s au total, vingt minutes). Les tours Titan prévoyaient d'abaisser le niveau d'eau pour alourdir la structure ; ici c'est l'inverse, on allège la base pour éviter que 8 500 t d'eau ne ballottent dans un bâtiment qui vibre, et la stabilité vient des fondations, pas de l'eau.
Il isole : la couverture du bassin est le plancher du rez-de-chaussée, et l'eau à 40 °C sous les pieds remplace le chauffage du hall.
------------------------------
6. LA BATTERIE ET LE LISSAGE : LA TOUR COMME BATTERIE DE QUARTIER
------------------------------
Une éolienne seule livre une puissance qui varie de 0 à 4 MW en quelques minutes. Un réseau de distribution de quartier n'aime pas ça. La batterie sodium-ion de 8 MWh et 4 MW absorbe les rafales et comble les trous : elle peut tenir 2 heures à pleine puissance, ou 6 heures à la puissance moyenne. Le résultat vu du réseau est une centrale qui livre entre 0,8 et 2 MW la plupart du temps, avec des rampes douces. Elle n'efface pas une semaine sans vent : pour ça il faut l'Hydroloop et sa retenue. Elle lisse la journée, c'est son rôle.
Pourquoi le sodium-ion ? Parce que la tour est en ville : pas de lithium, pas de cobalt, pas d'emballement thermique à 800 °C, un fonctionnement correct à 0 °C sans chauffage, et un prix qui passe sous les 100 €/kWh en série. Capacité un peu plus faible par kilo que le lithium, mais le poids n'est pas le problème dans un rez-de-chaussée de 2 800 m².
Le centre de données complète le lissage dans l'autre sens : c'est une charge pilotable de 2 MW. Quand le vent souffle fort et que le réseau n'a besoin de rien, les serveurs tournent à plein et la batterie se charge. Quand le vent tombe le soir, les serveurs passent en charge réduite, la batterie se décharge vers le quartier. La tour consomme sa propre électricité quand elle ne vaut rien et la vend quand elle vaut cher. C'est une batterie de quartier avec sa propre centrale et son propre client, et c'est ce qui la fait tenir économiquement.
------------------------------
7. LE TRONC HABITÉ : 12 000 M² QUI PAIENT LA TOUR
------------------------------
Huit planchers de 1 200 à 2 800 m², 12 000 m² au total, dans une enveloppe qui laisse passer l'air et la lumière. Les usages dépendent du site : centre de données aux étages bas (le poids), parking relais ou logistique du dernier kilomètre pour les vélos cargo au rez-de-chaussée, bureaux ou ateliers aux étages hauts, une terrasse publique au sommet du tronc, à 70 m, sous le rotor. La ventilation est naturelle : l'air entre par les alvéoles, monte par le tirage thermique, et des extracteurs ASD (aspirateurs statiques dynamiques, les mêmes que sur les versions 4 à 8 de l'Hydroloop) au sommet du tronc tirent l'air sans moteur dès qu'il y a du vent, c'est-à-dire exactement quand la tour produit.
C'est le point qui change l'économie : une tour de 24 M€ qui produit 11 GWh est une centrale chère ; un bâtiment de 12 000 m² sur un quai qui produit en plus 11 GWh est un bâtiment à énergie positive remarquable. On le détaille au chapitre suivant.
------------------------------
8. LES CHIFFRES : COÛT, RECETTES, PRIX DU KWH
------------------------------
Coût en série (à partir de la dixième tour identique) :
Entretien et exploitation : 0,4 M€ par an (2 % du rotor et de la batterie, 1 % du reste, assurance).
Production nette : 11,3 GWh sur une côte à 7 m/s, 13,8 GWh sur une côte à 8 m/s.
Lecture honnête : comme centrale électrique pure, la Titan Claudia produit un kWh à 110 à 160 €/MWh, trois à cinq fois le prix de l'Hydroloop V8 (31 à 37 €/MWh), au-dessus de l'éolien en mer (60 à 90 €/MWh) et dans la fourchette haute du solaire en toiture urbaine (80 à 120 €/MWh). Personne ne la construira pour vendre de l'électricité au réseau. Comme bâtiment à énergie positive sur un quai, avec son centre de données, son réseau de chaleur et ses 12 000 m² loués, elle se rembourse en 6 à 8 ans, ce qu'aucun immeuble de bureaux ne fait. C'est dans ce cadre, et seulement dans celui-là, qu'elle a un sens.
------------------------------
9. COMPARAISON : CE QUE CHAQUE SOLUTION FAIT DE MIEUX
------------------------------
Les quatre ne se remplacent pas. L'Hydroloop fait l'électricité pas chère et pilotable, loin des villes. L'éolien en mer fait le volume. Le solaire en toiture fait le kWh gratuit en surface. La Titan Claudia fait le seul kWh qu'on puisse produire sur un quai de 60 m, en lissant, en chauffant le quartier, et en logeant quelque chose dedans. Dans le plan mondial, elle ne pèse rien en térawattheures ; dans une ville portuaire qui veut un symbole visible et utile, elle pèse beaucoup.
------------------------------
10. MES AJOUTS PAR RAPPORT AUX TOURS TITAN
------------------------------
* Le centre de données comme charge pilotable et source de chaleur : c'est lui qui donne à la tour un client à 150 €/MWh et un réseau de chaleur à alimenter. Sans lui, la tour est une éolienne chère.
* La batterie sodium-ion plutôt qu'un volant, une sphère ou de la vapeur : 8 MWh pour 2,4 M€, 90 % de rendement aller-retour, rien qui tourne, rien qui chauffe.
* Le bassin comme stockage thermique basse température (35 à 45 °C) et non comme chaudière : 98 MWh thermiques utiles au lieu d'un cycle vapeur à 8 %.
* L'échangeur à eau de mer : la mer est la source froide gratuite qui manquait aux tours Titan, qui cherchaient une source chaude et n'en trouvaient pas.
* La vidange d'urgence vers la mer plutôt que l'alourdissement : on ne garde pas 8 500 t d'eau libre dans une structure qui vibre.
* La vitesse de bout de pale limitée à 30 m/s : le silence et les oiseaux, deux conditions pour construire en ville.
* La génératrice au sommet du tronc, à 70 m, accessible par l'ascenseur, pas dans une nacelle.
* Les ASD de l'Hydroloop pour ventiler les planchers sans moteur.
* Un chiffre de production par an, 11 à 14 GWh, calculé avec une distribution de Rayleigh, un plafond de puissance, une vitesse d'arrêt, des pertes machine et une autoconsommation, qu'on peut vérifier et qui ne bougera pas de 40 fois à la prochaine lecture.
------------------------------
11. POINTS DE VIGILANCE
------------------------------
* Le rotor H à pas cyclique de 80 m n'existe pas. Les plus gros rotors à axe vertical construits faisaient 100 m de haut et 4 MW (Éole, Québec, 1987, Darrieus à pales fixes, arrêté pour fatigue du roulement bas). Le pas cyclique à cette taille est un programme de recherche de 5 à 8 ans avant la première tour.
* La fatigue : une pale verticale voit son angle d'attaque changer deux fois par tour, 20 000 fois par jour, pendant 25 ans. C'est le problème qui a tué les Darrieus. Le pas cyclique le réduit, il ne l'annule pas.
* Le vent en ville est plus faible et plus turbulent qu'en pleine côte : les 7 m/s à 20 m supposent un quai ouvert sur la mer, pas une rue. À 6 m/s, la production tombe à 8 GWh et le kWh à 200 €/MWh.
* La réglementation : un bâtiment de 150 m avec une machine tournante au-dessus de planchers occupés n'entre dans aucune case existante. Il faudra une procédure d'appréciation technique d'expérimentation et un accord des pompiers sur le local batterie.
* L'ombre portée et le clignotement du rotor sur le voisinage : à 7 tr/min l'effet est faible, mais il faut une étude.
* Le coût du tronc à 625 €/m² est celui d'une structure et de réseaux, pas d'un immeuble livré : les 120 €/m² de loyer supposent 400 à 600 €/m² d'aménagement en plus, à la charge du locataire ou à ajouter au budget.
* Les chiffres en série supposent dix tours identiques. La première coûtera 30 M€ et produira ce qu'elle produira.
------------------------------
12. CONCLUSION
------------------------------
Les tours Titan promettaient 100 à 500 GWh par an sur un hectare. La physique dit 11 à 14, et c'est déjà beaucoup pour 3 200 m² : 130 fois la densité de l'Hydroloop, 35 fois celle d'un toit solaire. Le prix est celui d'un prototype urbain, trois à cinq fois l'Hydroloop. La Titan Claudia n'est donc pas une centrale, c'est un bâtiment qui produit, lisse et chauffe, et qui doit être jugé comme un bâtiment. Vue comme ça, c'est une bonne idée, qui garde ce que les tours Titan avaient de beau et jette ce qu'elles avaient de faux. Les plans sont libres de droit.
------------------------------
SOURCES
------------------------------
Ce que les tours Titan nous ont appris : les treize idées à garder et les chiffres à oublier
Hydroloop Muhleisen 2026 V8, la centrale la moins chère
Le plan mondial : décarboner 50 % de l'électricité en 10 ans
Wikipédia : limite de Betz
Wikipédia : éolienne à axe vertical, dont l'éolienne Éole de Cap-Chat
Wikipédia : propulseur Voith-Schneider, le pas cyclique à l'échelle industrielle
Wikipédia : accumulateur sodium-ion
IRENA : coûts de production des renouvelables en 2024
Olivier Muhleisen en collaboration avec Claude (Anthropic), octobre 2026. Plans libres de droit, open source.
Problématique : comment financer les inventions ? Consulter la page : citation importante.
